Опора П110-4

Расчётная область по гололёду от I до IV района — один из ключевых параметров двухцепной промежуточной опоры П110-4 для ВЛ 110 кВ. Такой диапазон охватывает практически все климатические зоны России и позволяет применять единую типовую конструкцию как в умеренном климате европейской части, так и в районах с интенсивным гололёдообразованием на Урале и в Сибири.

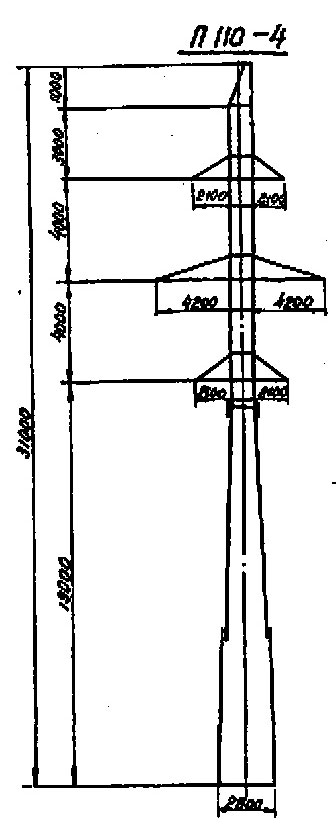

Разработана по типовому проекту 3.407-68/73.9. Общая высота опоры ЛЭП — 31 м, высота траверсы — 19 м, ширина базы — 2,8 м. Масса конструкции без горячего цинкования — 3240 кг, с цинкованием — 3366 кг. Разница в 126 кг соответствует нормируемому расходу цинка при данной металлоёмкости.

Провода марок АС-70 и АС-95 охватывают типичный диапазон сечений для двухцепных ВЛ 110 кВ с умеренной и средней токовой нагрузкой. Данные по марке грозозащитного троса в паспортных характеристиках не приведены; спецификация уточняется по рабочей документации проекта в зависимости от климатического района строительства.

Двухцепное исполнение П110-4 позволяет прокладывать две независимые цепи ВЛ 110 кВ по одной трассе, существенно сокращая землеотвод и длину просек. Промежуточный тип предполагает установку на прямолинейных участках линии — в точках изменения направления трассы или на концах анкерных секций устанавливаются опоры соответствующих типов.

Унификация в рамках типового проекта 3.407-68/73.9 обеспечивает совместимость фундаментов, гирлянд изоляторов и монтажной арматуры с другими опорами данной серии. Применение П110-4 целесообразно при строительстве новых ВЛ в регионах с переменчивыми условиями по гололёду: широкий диапазон I–IV делает опору универсальным решением для разнообразных трасс. Горячее цинкование обеспечивает надёжную защиту от коррозии на весь срок эксплуатации. Широкий диапазон I–IV по гололёду позволяет применять П110-4 на протяжённых ВЛ, трасса которых пересекает несколько климатических зон, без смены типа промежуточной опоры вдоль линии.
