Опора П110-2В+4

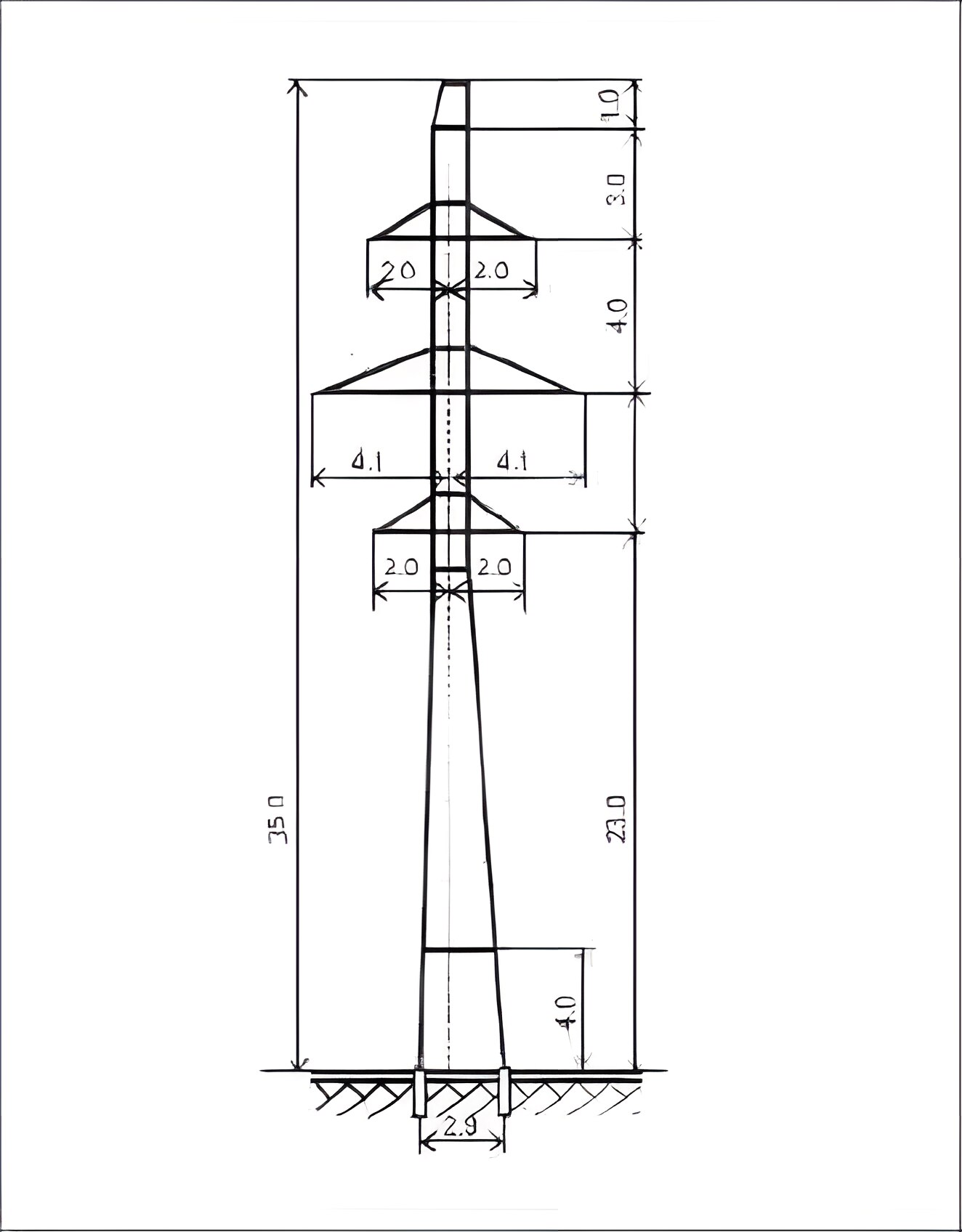

Когда нормативный вертикальный габарит до земли или пересекаемого объекта не может быть обеспечен стандартной высотой, проектировщик обращается к модификации с надставкой. Опора П110-2В+4 — двухцепная промежуточная для ВЛ 110 кВ — выполнена с надставкой 4 м относительно базовой П110-2В, что даёт итоговую общую высоту 35 м. Высота траверсы при этом составляет 23 м.

Конструкция разработана по типовому проекту 11520тм-т1 и является высотным вариантом серии. Ширина базы увеличена с 2,5 м (у базовой опоры) до 2,9 м для компенсации повышенного опрокидывающего момента при возросшей высоте ствола. Масса конструкции по чертежу КМ без защитного покрытия — 3378 кг, с горячим цинкованием — 3509 кг. Разница 131 кг обусловлена стандартной толщиной цинкового слоя для элементов данной металлоёмкости.

Надставка вписывается в стандартный монтажный процесс: дополнительная секция ствола собирается и стыкуется с основной башней по разъёмным болтовым соединениям. Применение типового проекта позволяет использовать фундаменты, рассчитанные под данную высоту, без необходимости индивидуального проектирования каждого элемента.

Промежуточная опора П110-2В+4 воспринимает поперечные ветровые и вертикальные нагрузки от двух цепей ВЛ 110 кВ. Она не предназначена для установки в точках изменения направления трассы или в концах секций анкеровки — для этих целей используют анкерно-угловые и концевые опоры. Двухцепное исполнение позволяет прокладывать две независимые цепи по единой трассе, оптимизируя землеотвод и снижая затраты на расчистку просек.

Горячее цинкование стальных элементов является обязательным требованием для опор ЛЭП, предназначенных для длительной эксплуатации в открытой атмосфере. Конструкция поставляется в виде маркированных отправочных марок и собирается болтовыми соединениями на трассе. Типовой проект 11520тм-т1 включает согласованную документацию по фундаментам и арматуре гирлянд изоляторов. Повышенные опрокидывающие моменты при высоте 35 м учтены при расчёте фундаментов; соответствующие таблицы нагрузок включены в состав типового проекта 11520тм-т1.
