Промежуточная стальная опора ВЛ 110 кВ, марка П110-2Д. Высота 30,4 м, масса 2385 кг.
Типовой проект и рабочие чертежи: 9439тм-т3
Опора П110-2Д ориентирована на применение в широком климатическом диапазоне: районы по гололёду с I по IV охватывают как умеренные условия центральной России, так и зоны интенсивного гололёдообразования на Урале, в Сибири и горных районах. Это двухцепная промежуточная опора ЛЭП для напряжения 110 кВ, разработанная по типовому проекту 9439тм-т3.
Конструктивные параметры: общая высота 30,4 м, высота траверсы 18 м. Характерная особенность серии «Д» — уменьшенная ширина базы 2,19 м, нетипичная для опор такой высоты. Данное решение снижает расход металла на фундамент и уменьшает площадь занимаемых угодий. Масса конструкции без цинкования — 2290 кг, с горячим цинкованием — 2385 кг.
Провод марки АС120/19 обеспечивает повышенную механическую прочность при гололёдных нагрузках: стальной сердечник сечением 19 мм² существенно увеличивает разрывное усилие по сравнению с облегчёнными марками. Грозозащитный трос ТК-9.1 защищает линию от прямых ударов молнии и используется на обеих цепях.
Расчёт на IV район по гололёду — наиболее тяжёлую климатическую зону в отечественной нормативной базе — требует значительных запасов прочности. Несущая способность опоры проверяется по нескольким расчётным случаям, включая максимальное гололёдное отложение при ветровом воздействии и нагрев проводов без ветра. Опора П110-2Д верифицирована для всего диапазона I–IV в рамках типового проекта 9439тм-т3, что исключает необходимость дополнительных индивидуальных проверок.
Двухцепное исполнение позволяет вести две цепи ВЛ 110 кВ по общей трассе даже в сложных климатических районах. Горячее цинкование всех стальных элементов обеспечивает надёжную антикоррозионную защиту в условиях высокой влажности и частых оттепелей, характерных для зон интенсивного гололёдообразования. Конструкция поставляется маркированными отправочными марками для болтовой сборки на трассе. Типовой проект 9439тм-т3 включает таблицы нагрузок для каждого гололёдного района, позволяя быстро определить несущую способность фундамента в конкретных климатических условиях строительства.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П110-2Д — промежуточная, двухцепная, для воздушных линий электропередачи 110 кВ.

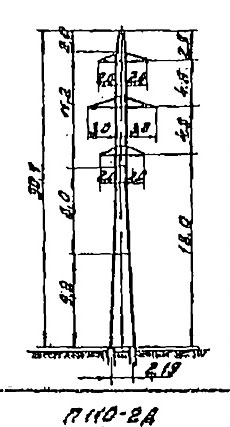

Полная высота — 30,4 м, отметка нижней траверсы — 18 м, размер основания — 2,19 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2290 кг без покрытия и 2385 кг с горячим цинкованием. На цинковый слой приходится 95 кг.
Опора П110-2Д выполняется по рабочим чертежам 9439тм-т3. Расчётные климатические условия: район по гололёду — I — IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС120/19. Грозозащитные тросы — ТК-9.1.
