Опора П110-2В

Типовой проект 11520тм-т1 лежит в основе двухцепной промежуточной опоры П110-2В для воздушных линий 110 кВ. Данная серия разрабатывалась как альтернатива более ранним проектным решениям и отличается уточнёнными расчётами нагрузок с учётом актуальных нормативных требований к конструктивной надёжности металлических опор ЛЭП.

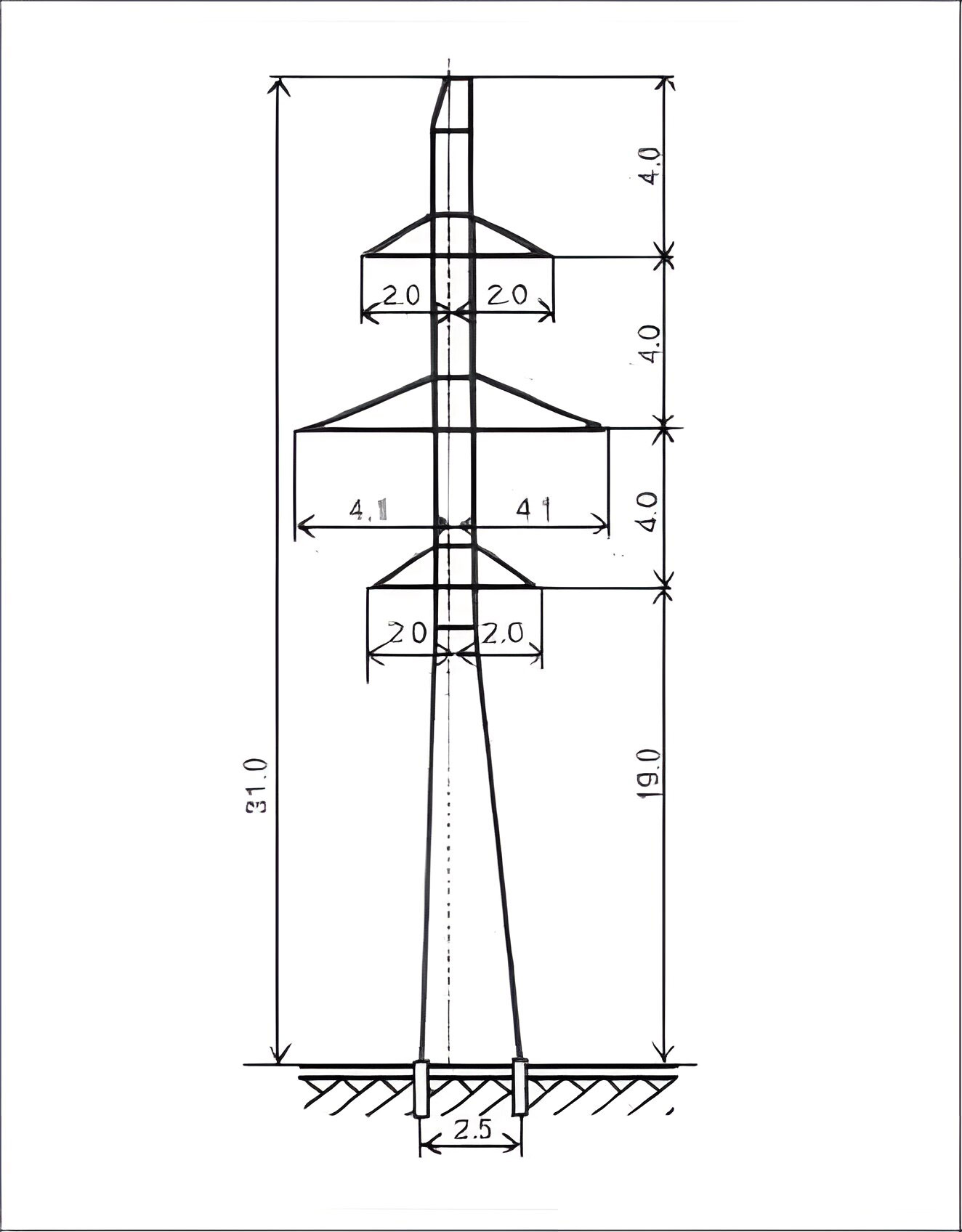

Общая высота конструкции составляет 31 м, высота траверсы — 19 м, ширина базы — 2,5 м. Параметры по высоте совпадают с базовой опорой П110-2, однако конструктивная схема и распределение усилий в элементах отличаются в соответствии с методологией проекта 11520тм-т1. Масса без цинкования составляет 2736 кг, с горячим цинкованием — 2843 кг. Разница 107 кг соответствует нормируемой толщине цинкового слоя для элементов данного сечения.

Опора воспринимает вертикальные нагрузки от собственного веса проводов и погодных отложений (гололёд, снег), а также поперечные нагрузки от ветра на провода и ствол конструкции. Промежуточный тип означает, что П110-2В не рассчитана на осевое тяжение проводов при аварийных режимах с обрывом — для таких условий предназначены анкерно-угловые опоры, устанавливаемые в концах секций анкеровки.

Конструктивная унификация элементов в рамках проекта 11520тм-т1 позволяет применять одни и те же фасонки и рядовые уголки для разных типоразмеров серии. Это упрощает складское хранение запасных частей и проведение плановых ремонтов в процессе эксплуатации линии. Горячее цинкование всех стальных элементов гарантирует антикоррозионную защиту на несколько десятилетий.

Двухцепное исполнение опоры П110-2В позволяет вести две независимые цепи ВЛ 110 кВ по единой трассе, существенно сокращая землеотвод и протяжённость просек. Это особенно актуально при прохождении линии через сельскохозяйственные угодья или лесные массивы. Типовой проект 11520тм-т1 содержит полный комплект рабочей документации, включая расчёты фундаментов и спецификации арматуры. Конструктив башни выполнен из горячекатаных угловых профилей на болтах, что обеспечивает полную ремонтопригодность в полевых условиях без применения сварочного оборудования.
