Промежуточная стальная опора ВЛ 110 кВ, марка 2П110-11ПГ+5.4. Высота 37,9 м, масса 3092 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.0-01 3.407.2-165.1 01КМ 3.407.2-166.2 12КМ
Исполнение 2П110-11ПГ+5.4 — наиболее высокая модификация в подсерии портальных промежуточных опор ПГ для одноцепных ВЛ 110 кВ с подвеской оптического грозозащитного троса. Надставка 5,4 м увеличивает общую высоту до 37,9 м при отметке траверсы 28,9 м, что необходимо при пересечениях с объектами, требующими увеличенного вертикального расстояния от нижнего провода.
Опора выполнена по типовым проектам 3.407.2-166.0-01, 3.407.2-165.1 01КМ и 3.407.2-166.2 12КМ. Радиус базы расширен до 16,5 м относительно базового исполнения ПГ (12 м), что обеспечивает устойчивость при изгибающих моментах от ветровых нагрузок III–V районов на высоте 37,9 м. Тросостойка предусмотрена конструкцией. Марки тросов: С 50 (ТК-9.1) и АЖС 70/39. Гололёдные районы — I–IV.
Трос АЖС 70/39 обеспечивает одновременно молниезащиту фазных проводников и организацию волоконно-оптической связи вдоль трассы. Марки допустимых проводов — АС 70/11, АС 120/19, АС 240/32. Подвеска гирляндная, подвесного типа; как промежуточная опора ЛЭП, конструкция не воспринимает тяжение проводов в нормальном режиме.
Масса металлоконструкций по чертежу КМ: без горячего цинкования — 2996 кг, с горячим цинкованием — 3092 кг — максимальные значения в группе 2П110-11ПГ. Горячее цинкование защищает все стальные элементы от атмосферной коррозии на весь срок эксплуатации без периодического окрашивания. Выполняется в заводских условиях методом погружения в расплав цинка.
Секционированная болтовая конструкция монтируется без сварки; элементы маркируются и поставляются комплектно с крепёжными деталями. Опора 2П110-11ПГ+5.4 востребована на одноцепных ВЛ 110 кВ с OPGW, где совмещение энергопередачи и связи требует максимальной строительной высоты портальной серии.
Использование надставки 5,4 м на портальной опоре ПГ позволяет выдержать нормируемый вертикальный габарит над пересекаемыми объектами без перехода к другому типу конструкции. Подвеска оптического троса АЖС 70/39 сохраняет все функции OPGW-линии на данном участке трассы. Расширенная база 16,5 м обеспечивает устойчивость при ветровых нагрузках V района на высоте 37,9 м.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 2П110-11ПГ+5.4 — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

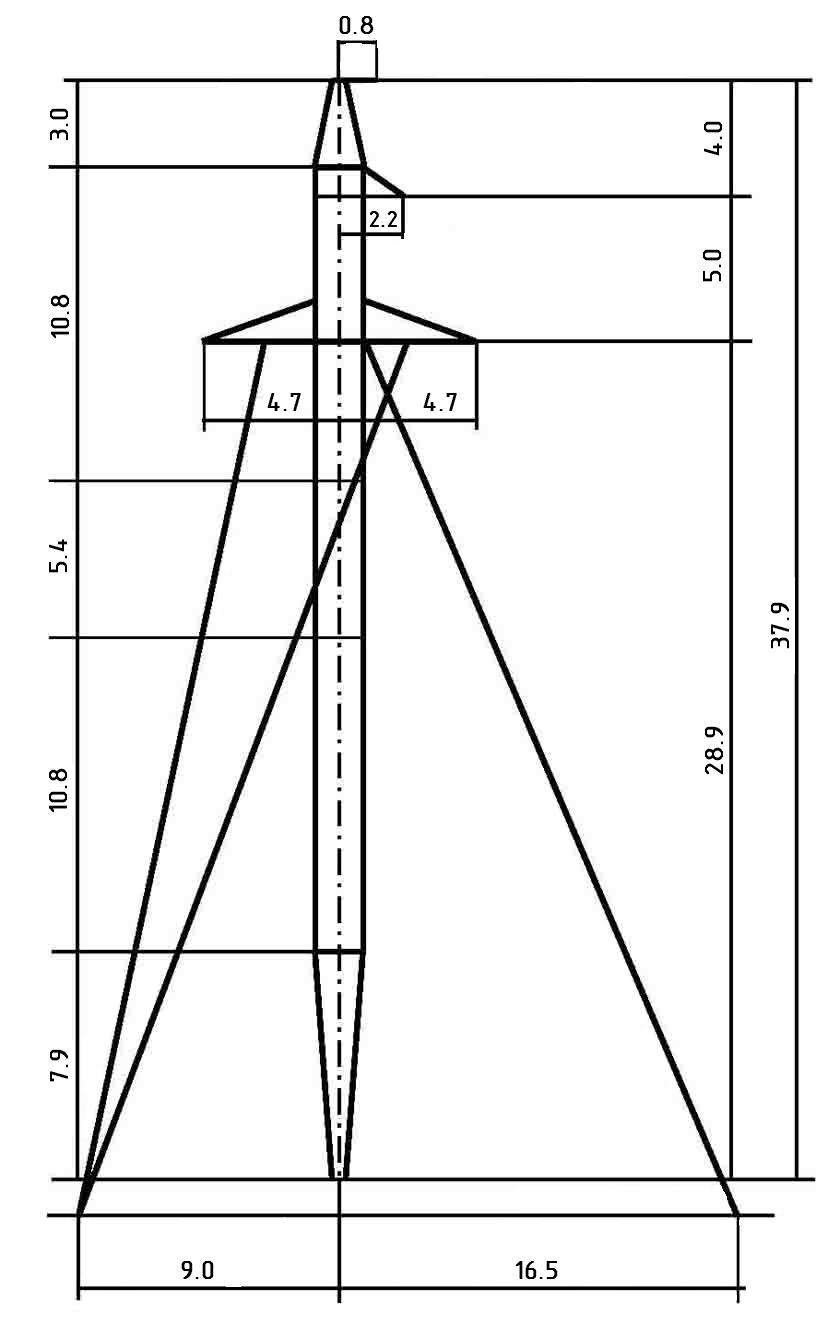

Полная высота — 37,9 м, отметка нижней траверсы — 28,9 м, размер основания — 16,5 (радиус) м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2996 кг без покрытия и 3092 кг с горячим цинкованием. На цинковый слой приходится 96 кг.
Опора 2П110-11ПГ+5.4 выполняется по рабочим чертежам 3.407.2-166.0-01 3.407.2-165.1 01КМ 3.407.2-166.2 12КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19, АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1), АЖС 70/39.
