Промежуточная стальная опора ВЛ 110 кВ, марка 2П110-11ПГ-5.4. Высота 27,1 м, масса 2453 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.0-01 3.407.2-165.1 01КМ 3.407.2-166.2 12КМ
Горячее цинкование как метод долгосрочной антикоррозионной защиты определяет ресурс стальных опор ЛЭП в агрессивных климатических условиях. Промежуточная портальная опора 2П110-11ПГ-5.4 с горячим цинкованием массой 2453 кг (без цинка — 2377 кг) предназначена для одноцепных ВЛ 110 кВ с подвеской оптического грозозащитного троса АЖС 70/39. Выполнена по типовым проектам 3.407.2-166.0-01, 3.407.2-165.1 01КМ и 3.407.2-166.2 12КМ.
Общая высота — 27,1 м, траверса на отметке 18,1 м. Радиус базы — 9,5 м. Тросостойка входит в состав конструкции. Марки тросов: С 50 (ТК-9.1) и АЖС 70/39. Трос АЖС 70/39 — алюминиевый грозозащитный трос с оптоволоконным сердечником, обеспечивающий одновременно молниезащиту и волоконно-оптическую связь вдоль трассы без дополнительных кабельных линий.
Климатические районы применения: ветровые III–V, гололёдные I–IV. Марки допустимых проводов — АС 70/11, АС 120/19, АС 240/32. Данная модификация занимает среднее положение по высоте в подсерии ПГ: выше минимальной (21,7 м у -10.8) и ниже базовой (32,5 м) и надставочной (37,9 м у +5.4) версий. Это позволяет применять её там, где полная строительная высота серии избыточна, а минимальная — недостаточна.
Горячее цинкование по ГОСТ 9.307 выполняется методом погружения в расплав и формирует покрытие, надёжно защищающее сталь от атмосферной коррозии в условиях ветровых районов III–V на весь расчётный срок службы линии без периодической окраски. Покрытие охватывает все наружные и внутренние поверхности элементов.
Монтаж из болтовых секций без сварки на объекте. Поставка поэлементная с маркировкой. Опора 2П110-11ПГ-5.4 применяется на прямолинейных перегонах одноцепных ВЛ 110 кВ, совмещающих функции электроснабжения и волоконно-оптической связи, при средней строительной высоте портальной серии ПГ.
Конструкция 2П110-11ПГ-5.4 оснащена тросостойкой, рассчитанной на нагрузки от троса АЖС 70/39. Это позволяет обеспечить непрерывность оптоволоконной связи на линиях, совмещающих функции энергопередачи и телекоммуникаций, при средней строительной высоте портальной серии ПГ без применения надставок или вставок.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 2П110-11ПГ-5.4 — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

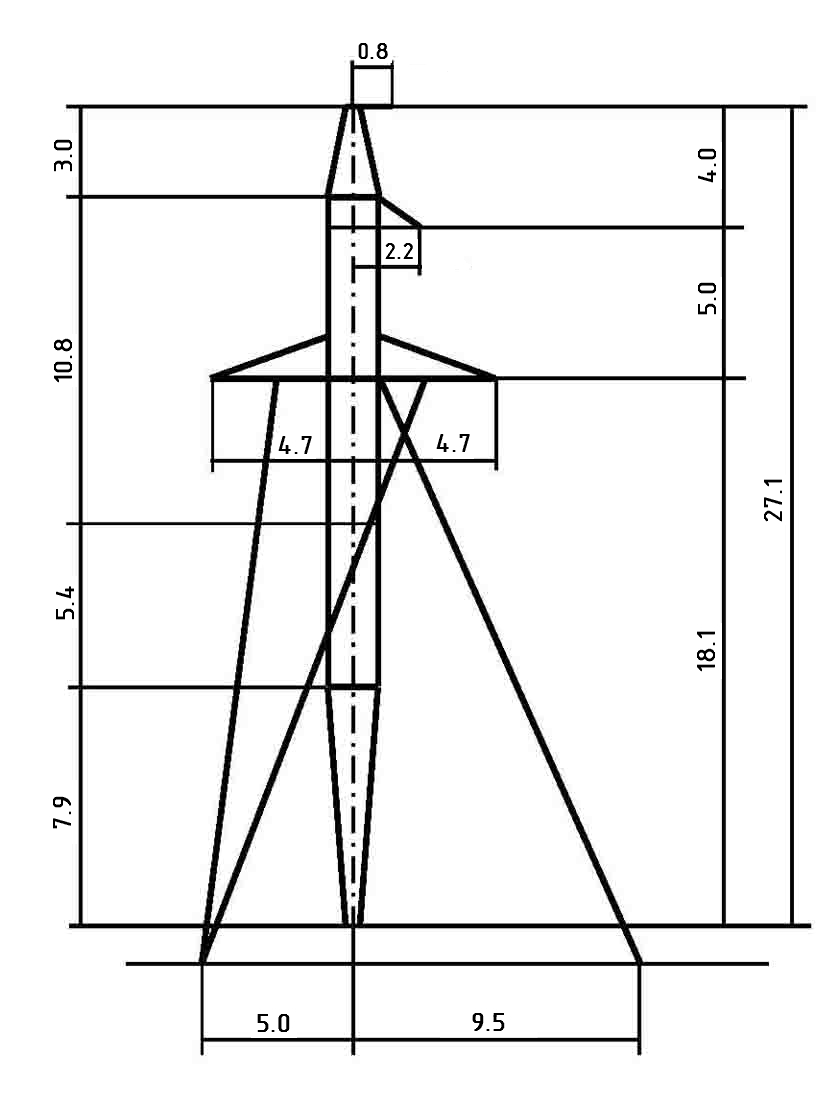

Полная высота — 27,1 м, отметка нижней траверсы — 18,1 м, размер основания — 9,5 (радиус) м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2377 кг без покрытия и 2453 кг с горячим цинкованием. На цинковый слой приходится 76 кг.
Опора 2П110-11ПГ-5.4 выполняется по рабочим чертежам 3.407.2-166.0-01 3.407.2-165.1 01КМ 3.407.2-166.2 12КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19, АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1), АЖС 70/39.
