Промежуточная стальная опора ВЛ 110 кВ, марка 2П110-11. Высота 31,3 м, масса 2657 кг.

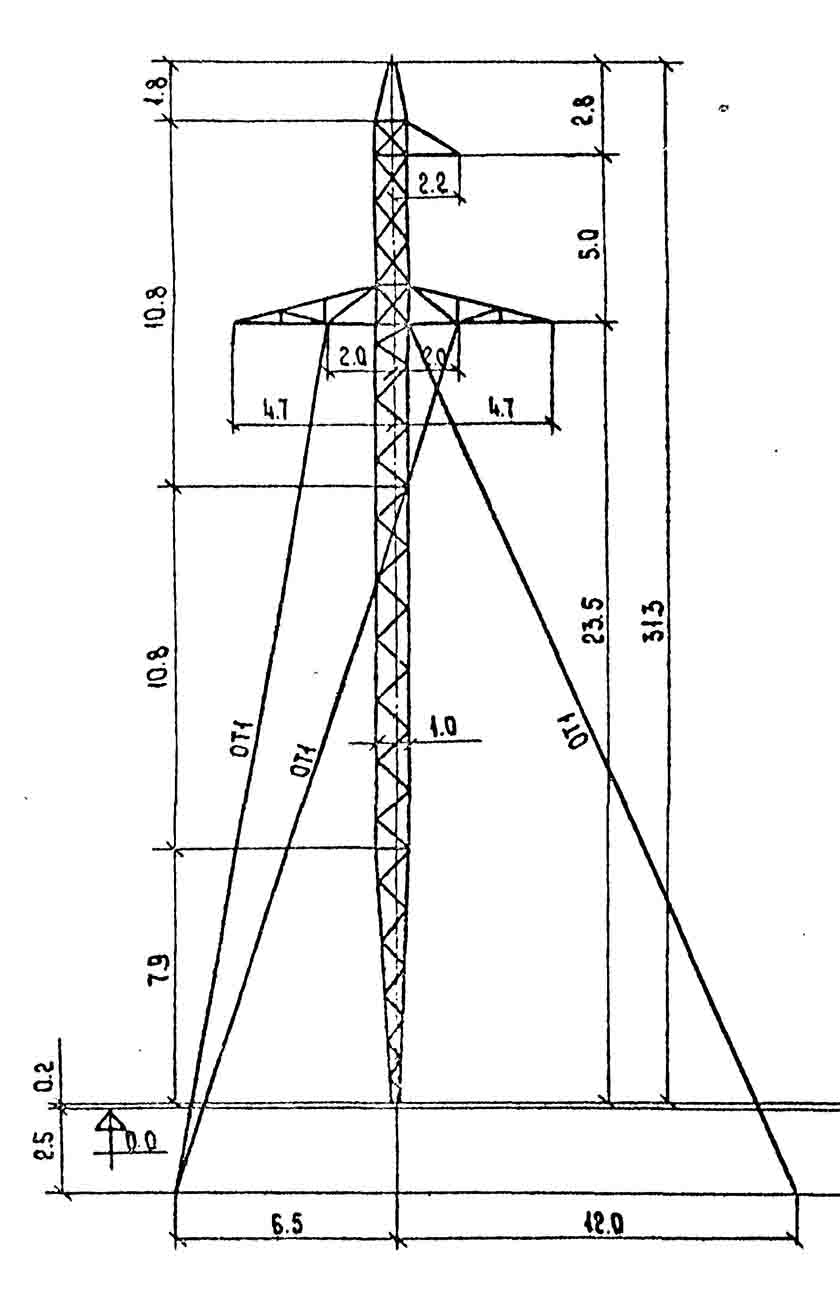

Типовой проект и рабочие чертежи: 3.407.2-165.1 01КМ
Климатически нагруженные трассы ВЛ 110 кВ с ветровыми районами III–V и гололёдными нагрузками I–IV степени требуют повышенной несущей способности опорных конструкций на прямых перегонах. Промежуточная опора 2П110-11 выполнена по типовому проекту 3.407.2-165.1 01КМ в портальной конструктивной схеме: два расставленных стоечных элемента объединены поверху траверсой, образуя жёсткую пространственную раму с высокой поперечной устойчивостью.
Общая высота конструкции — 31,3 м, отметка траверсы — 23,5 м. Радиус базы составляет 12 м, что обеспечивает широкую опорную схему и значительно повышает сопротивляемость горизонтальным ветровым нагрузкам по сравнению с одностоечными аналогами той же высоты. Тросостойка предусмотрена конструкцией; грозозащитный трос — С 50 (ТК-9.1).
Опора рассчитана на одноцепную подвеску трёх фазных проводников из ряда АС 70/11, АС 120/19 и АС 240/32. В нормальном режиме промежуточная опора ЛЭП воспринимает вертикальные нагрузки от веса проводов и поперечное ветровое давление, тяжение при анкеровке не воспринимается. Подвеска проводов — гирляндная, подвесного типа.
Масса металлоконструкций по чертежу КМ: 2575 кг без горячего цинкования, 2657 кг с горячим цинкованием. Горячее цинкование по ГОСТ 9.307 выполняется методом погружения в расплав, обеспечивая надёжную антикоррозионную защиту всех стальных элементов на весь расчётный срок службы линии. Разница масс с цинком и без составляет 82 кг — стандартный выход цинка при обработке конструкций данного класса.
Сборка портала болтовая, из поставляемых в рассыпном виде секций; сварка на объекте не требуется. Фундаменты рассчитываются на нагрузки, определённые типовым проектом, с учётом грунтовых условий. Опора 2П110-11 применяется на прямых перегонах одноцепных ВЛ 110 кВ, где повышенные климатические нагрузки и рабочая высота 31,3 м обосновывают выбор портальной схемы вместо одностоечного исполнения.
Область применения опоры 2П110-11 — прямолинейные перегоны одноцепных ВЛ 110 кВ, где повышенные климатические нагрузки обосновывают выбор портальной схемы. Широкая опорная база радиусом 12 м обеспечивает устойчивость без потребности в оттяжках или анкерных устройствах.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 2П110-11 — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.
Полная высота — 31,3 м, отметка нижней траверсы — 23,5 м, размер основания — 12 (радиус) м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2575 кг без покрытия и 2657 кг с горячим цинкованием. На цинковый слой приходится 82 кг.
Опора 2П110-11 выполняется по рабочим чертежам 3.407.2-165.1 01КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19, АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1).
