Промежуточная стальная опора ВЛ 110 кВ, марка 2П110-11ПГ. Высота 32,5 м, масса 2741 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.0-01 3.407.2-165.1 01КМ 3.407.2-166.2 12КМ
Опора 2П110-11ПГ разработана для одноцепных ВЛ 110 кВ, на которых предусмотрена подвеска оптического грозозащитного троса типа OPGW. Индекс ПГ отражает наличие усиленной тросостойки, рассчитанной на нагрузки от троса АЖС 70/39, отличающегося повышенной погонной массой по сравнению со стальным тросом. Опора разработана в рамках взаимосвязанных типовых проектов 3.407.2-166.0-01, 3.407.2-165.1 01КМ и 3.407.2-166.2 12КМ.
Конструктивное решение — портальная рама, одноцепная. Общая высота — 32,5 м, отметка траверсы — 23,5 м. Радиус базы — 12 м, обеспечивающий широкую опорную схему, необходимую при восприятии горизонтальных нагрузок от ветра и гололёда в сочетании с нагрузкой от тяжёлого оптического троса. Марки грозозащитных тросов: С 50 (ТК-9.1) и АЖС 70/39.
Трос АЖС 70/39 представляет собой алюминиевый трос со стальным сердечником и встроенным оптическим волокном; его подвеска позволяет организовать волоконно-оптическую связь вдоль трассы без дополнительной инфраструктуры. Климатические районы: ветровые III–V, гололёдные I–IV. Марки допустимых проводов — АС 70/11, АС 120/19, АС 240/32.
Масса металлоконструкций по чертежу КМ: 2656 кг без горячего цинкования, 2741 кг с горячим цинкованием — несколько больше, чем у аналогичного 2П110-11 (2575/2657 кг), из-за усиленной тросостойки. Горячее цинкование по ГОСТ 9.307 выполняется в заводских условиях методом погружения в расплав, обеспечивая антикоррозионную защиту на весь расчётный срок службы.
Болтовая сборка из маркированных секций не требует сварки на объекте. Поставка поэлементная, в рассыпном виде. Опора 2П110-11ПГ применяется на прямых перегонах одноцепных ВЛ 110 кВ, где проектом предусмотрена подвеска оптического грозозащитного троса АЖС 70/39 для совмещения функций электроснабжения и волоконно-оптической связи.
Подвеска оптического грозозащитного троса АЖС 70/39 требует специально рассчитанных узлов крепления и арматуры. Усиленная тросостойка опоры 2П110-11ПГ обеспечивает надёжную фиксацию троса с учётом его повышенной погонной массы и специфики монтажа оптоволоконных муфт и зажимов в анкерных пролётах.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 2П110-11ПГ — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

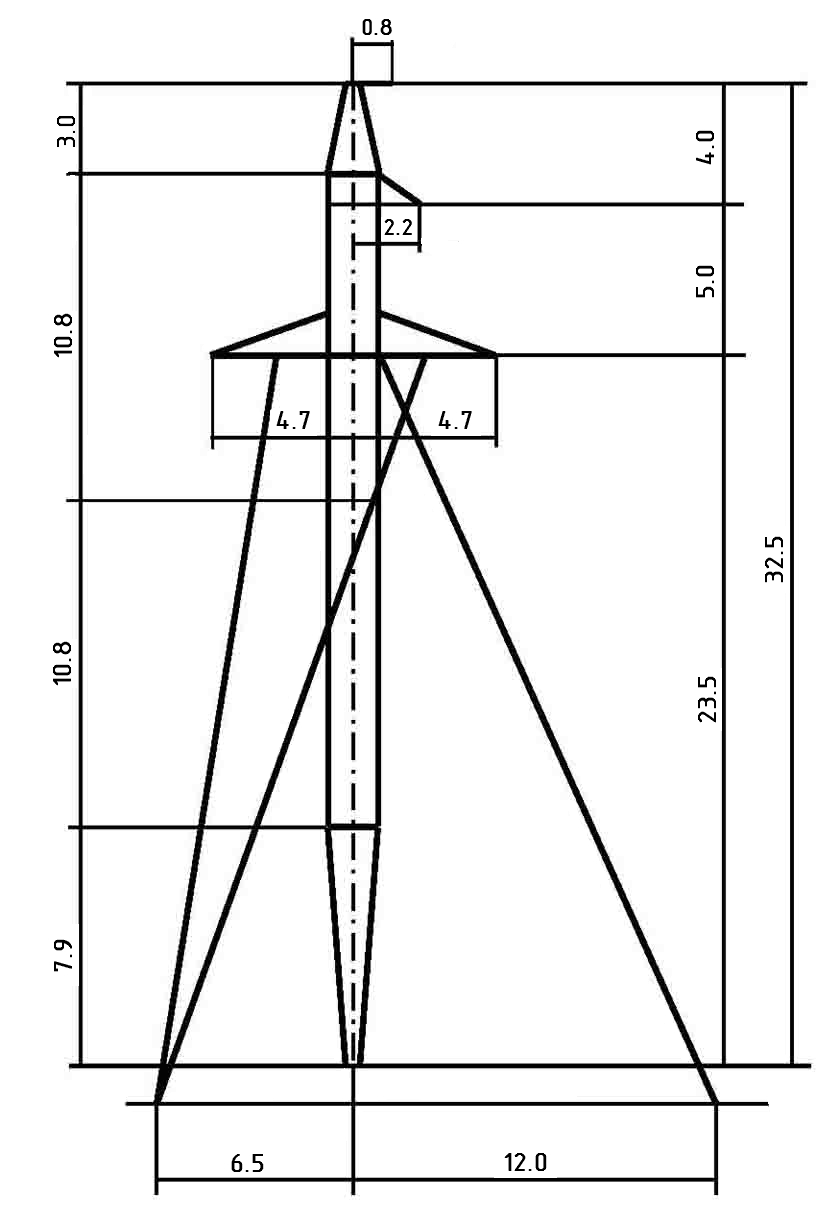

Полная высота — 32,5 м, отметка нижней траверсы — 23,5 м, размер основания — 12 (радиус) м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2656 кг без покрытия и 2741 кг с горячим цинкованием. На цинковый слой приходится 85 кг.
Опора 2П110-11ПГ выполняется по рабочим чертежам 3.407.2-166.0-01 3.407.2-165.1 01КМ 3.407.2-166.2 12КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19, АС 240/32. Грозозащитные тросы — С 50 (ТК-9.1), АЖС 70/39.
