Промежуточная стальная опора ВЛ 110 кВ, марка 2П110-1-8.5. Высота 19,9 м, масса 1761 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.1 09КМ
Пониженная модификация одностоечной промежуточной серии для ВЛ 110 кВ — опора 2П110-1-8.5 — применяется на участках трассы, где рельеф обеспечивает достаточные отметки и уменьшение строительной высоты экономически обосновано. Высота составляет 19,9 м при траверсе на отметке 13,5 м — наименьшие значения в серии 2П110-1 по типовому проекту 3.407.2-170.1 09КМ.
Тросостойка конструктивно не предусмотрена: грозозащитный трос С 35 (ТК-8.0) или С 50 (ТК-9.1) крепится непосредственно к вершине опорного ствола. Марки допустимых проводов совпадают с базовой версией серии: АС 70/11, АС 120/19 и АС 240/32. Ширина базы — 2,16 м, что соответствует сниженному изгибающему моменту при высоте 19,9 м.
Климатические районы применения: ветровые III–V, гололёдные I–IV. Пониженная строительная высота не снижает расчётные климатические параметры — несущая способность конструкции при поперечных ветровых нагрузках ветровых районов III–V сохраняется в полном объёме, просто изгибающий момент у основания стойки меньше из-за меньшего плеча приложения нагрузок от проводов.
Масса металлоконструкций по чертежу КМ: 1699 кг без горячего цинкования и 1761 кг с горячим цинкованием — минимальные показатели в серии 2П110-1. Снижение металлоёмкости на каждой опоре по сравнению с базовой (2183/2264 кг) составляет около 500 кг, что при строительстве протяжённых ВЛ имеет практическую ценность. Горячее цинкование обеспечивает долгосрочную антикоррозионную защиту стальных элементов.
Монтаж болтовой, из поставляемых заводом маркированных секций, без сварки в полевых условиях. Поэлементная транспортировка упрощает доставку на удалённые участки. Опора 2П110-1-8.5 оптимальна для прямых перегонов одноцепной ВЛ 110 кВ с пологим рельефом, где приоритетом является снижение расхода стали при сохранении требуемых расчётных климатических параметров.
Область применения опоры 2П110-1-8.5 — прямолинейные перегоны одноцепных ВЛ 110 кВ с достаточными отметками местности. На таких участках выбор пониженного исполнения вместо базового (высота 28,4 м) снижает расход стали и уменьшает нагрузку на фундамент, что сокращает затраты на устройство основания. Совокупный эффект наиболее ощутим при большом количестве однотипных опор на протяжённой линии.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 2П110-1-8.5 — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

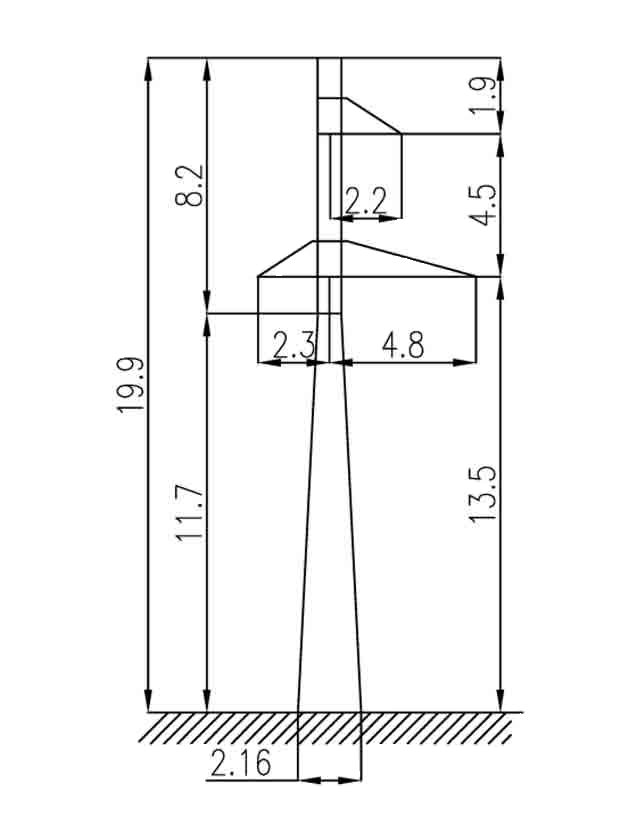

Полная высота — 19,9 м, отметка нижней траверсы — 13,5 м, размер основания — 2,16 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 1699 кг без покрытия и 1761 кг с горячим цинкованием. На цинковый слой приходится 62 кг.
Опора 2П110-1-8.5 выполняется по рабочим чертежам 3.407.2-170.1 09КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19, АС 240/32. Грозозащитные тросы — С 35 (ТК-8.0), С 50 (ТК-9.1).
