Промежуточная стальная опора ВЛ 110 кВ, марка 2П110-1-3.6. Высота 24,8 м, масса 2264 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.1 09КМ
На прямых участках одноцепных воздушных линий 110 кВ промежуточные опоры воспринимают вертикальные нагрузки от веса проводов и поперечное ветровое давление без воздействия продольного тяжения в нормальном режиме. Опора 2П110-1-3.6 выполнена по типовому проекту 3.407.2-170.1 09КМ: общая высота — 24,8 м, отметка нижней траверсы — 18,4 м, что обеспечивает нормируемый габарит до земли при средних пролётах на данном классе напряжения.
Конструкция рассчитана на подвеску проводов марок АС 70/11, АС 120/19 и АС 240/32, охватывая широкий диапазон сечений, применяемых на ВЛ 110 кВ. Грозозащитный трос — С 35 (ТК-8.0) или С 50 (ТК-9.1) в зависимости от параметров линии. Ширина базы 2,58 м обеспечивает компактное опорное пятно, сокращая объём земляных работ на стеснённых трассах.
Диапазон климатической применимости: ветровые районы III–V и районы по гололёду I–IV согласно ПУЭ. Такое сочетание охватывает большинство регионов страны с умеренно суровыми и повышенными ветрово-гололёдными нагрузками. Подвеска проводов — гирляндная, подвесного типа с вертикальными гирляндами изоляторов.
Масса металлоконструкций по чертежу КМ: без горячего цинкования — 2183 кг, с горячим цинкованием — 2264 кг. Горячее цинкование по ГОСТ 9.307 выполняется методом погружения в расплав цинка в заводских условиях, формируя сплошной защитный слой на всех поверхностях, включая внутренние полости и резьбовые соединения. Это исключает необходимость в периодическом окрашивании на протяжении всего расчётного срока службы.
Секции опоры соединяются болтами; монтаж выполняется без сварки непосредственно на трассе. Элементы поставляются в рассыпном виде, маркированными и комплектными, что удобно при доставке малотоннажным транспортом на удалённые участки. Фундаменты подбираются по нагрузкам типового проекта с учётом грунтовых условий объекта.
Опора 2П110-1-3.6 применяется как стандартная рядовая конструкция одноцепной ВЛ 110 кВ на прямолинейных перегонах, где сочетание высоты 24,8 м и климатических расчётных параметров соответствует требованиям трассы.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 2П110-1-3.6 — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

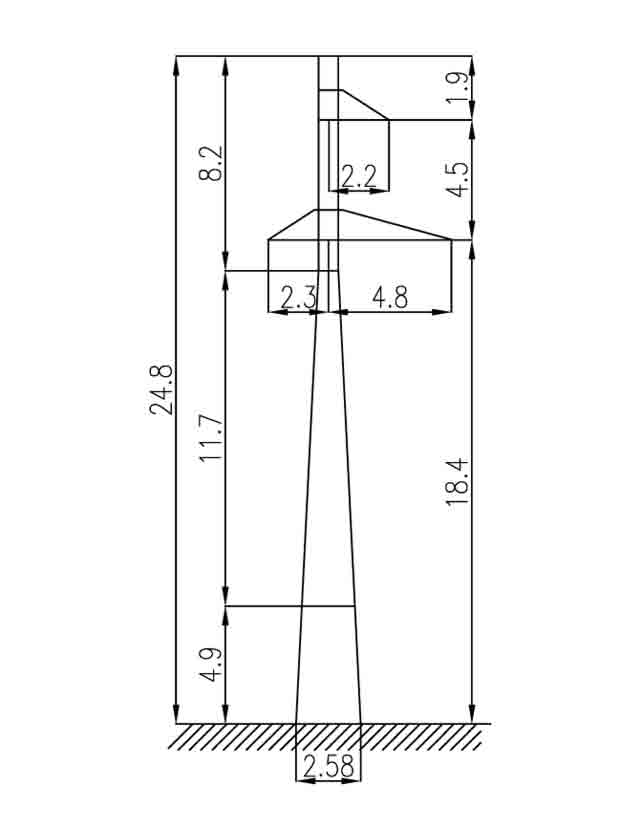

Полная высота — 24,8 м, отметка нижней траверсы — 18,4 м, размер основания — 2,58 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2183 кг без покрытия и 2264 кг с горячим цинкованием. На цинковый слой приходится 81 кг.
Опора 2П110-1-3.6 выполняется по рабочим чертежам 3.407.2-170.1 09КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19, АС 240/32. Грозозащитные тросы — С 35 (ТК-8.0), С 50 (ТК-9.1).
