Промежуточная стальная опора ВЛ 110 кВ, марка 1П110-4ПГ. Высота 36 м, масса 3740 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.0-01 3.407.2-170.2 09КМ 3.407.2-166.2 12КМ
Опора 1П110-4ПГ — промежуточная двухцепная конструкция для воздушных линий 110 кВ, выполненная по типовым проектам 3.407.2-166.0-01, 3.407.2-170.2 (09КМ) и 3.407.2-166.2 (12КМ). Данная модификация устанавливается на номинальную глубину без дополнительного заглубления или надставки, что обусловливает максимальную строительную высоту в серии — 36 м при высоте нижней траверсы 22 м.
Ширина базы — 3,35 м, что обеспечивает надлежащую устойчивость при расчётных ветровых нагрузках III района и гололёдных условиях I–IV. Масса конструкции по чертежу КМ: 3610 кг без цинкования и 3740 кг в горячеоцинкованном исполнении. Указанные параметры характерны для стандартной установки на ровном рельефе, где необходим максимальный надземный габарит.
Особенность модификации — применение двух марок грозозащитного троса: С 50 (ТК-9.1) и АЖС 70/39. Трос АЖС 70/39 с жёстким алюминиевым повивом обладает более высокой электрической проводимостью по сравнению с чисто стальным С 50, что позволяет использовать его как несущий элемент для оптического кабеля типа ОКСН или ОКГТ на трассах, где предусмотрена волоконно-оптическая линия связи. Тросостойка входит в состав конструктива и обеспечивает крепление обоих тросов на нормативной высоте над проводами.
Для подвески фазных проводов применяется марка АС 120/19. Двухцепная компоновка при ширине базы 3,35 м создаёт необходимые межфазные и межцепные расстояния, регламентированные ПУЭ для класса напряжения 110 кВ.
Опора 1П110-4ПГ применима на участках трассы с нормальным сложением грунтов, где стандартная закладка обеспечивает расчётную несущую способность по вертикальным и горизонтальным нагрузкам. Это базовый вариант подсерии для проектирования новых ВЛ 110 кВ в умеренном ветровом районе, включая проекты с интеграцией ВОЛС в грозозащитную цепь. Горячее цинкование всех стальных элементов гарантирует нормативный срок службы. Монтаж выполняется типовыми методами с применением стандартного грузоподъёмного оборудования, что не требует специализированной техники и упрощает организацию строительства на протяжённых трассах.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 1П110-4ПГ — промежуточная, двухцепная, для воздушных линий электропередачи 110 кВ.

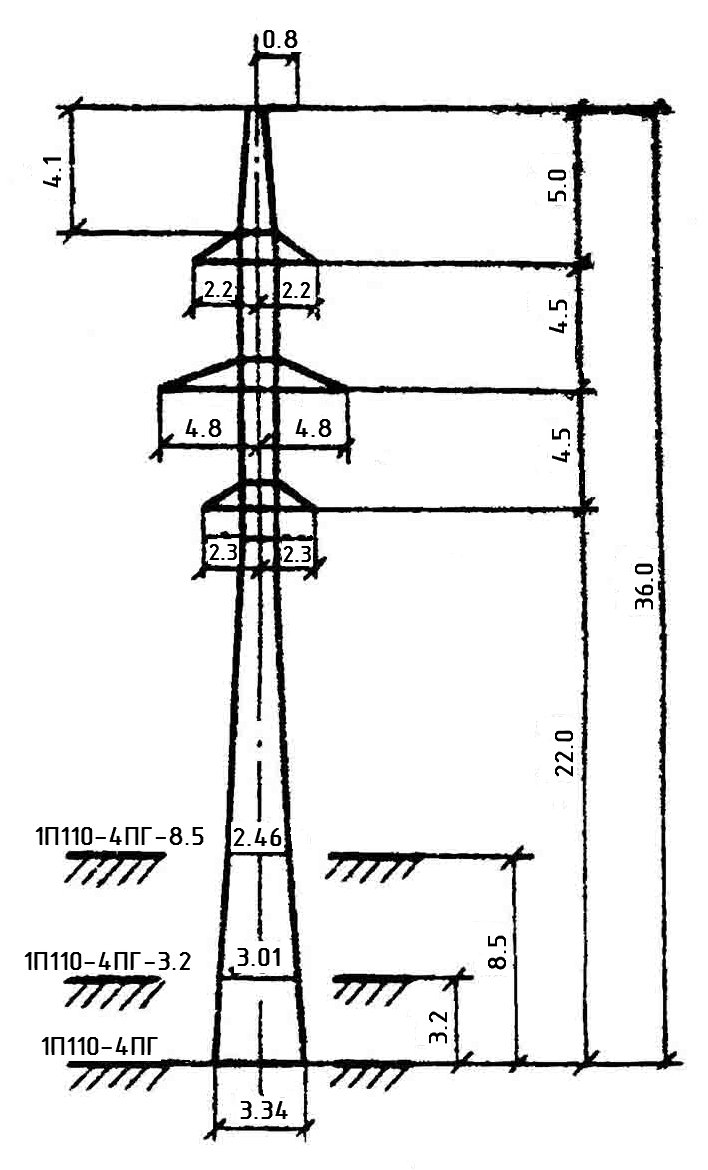

Полная высота — 36 м, отметка нижней траверсы — 22 м, размер основания — 3,35 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 3610 кг без покрытия и 3740 кг с горячим цинкованием. На цинковый слой приходится 130 кг.
Опора 1П110-4ПГ выполняется по рабочим чертежам 3.407.2-166.0-01 3.407.2-170.2 09КМ 3.407.2-166.2 12КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 120/19. Грозозащитные тросы — С 50 (ТК-9.1), АЖС 70/39.
