Промежуточная стальная опора ВЛ 110 кВ, марка 1П110-4-8.5. Высота 26 м, масса 2567 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.2 09КМ
Двухцепная промежуточная опора ЛЭП 1П110-4-8.5 устанавливается на прямых участках воздушных линий электропередачи 110 кВ. Главная задача промежуточной опоры — поддерживать провода и тросы в пролётах между анкерными точками, воспринимая вертикальные нагрузки от веса проводников и гирлянд изоляторов, а также горизонтальные нагрузки от давления ветра перпендикулярно оси линии. Типовой проект 3.407.2-170.2 (09КМ) определяет конструктивные решения, подтверждённые длительной практикой эксплуатации.
Суффикс «8.5» в шифре опоры означает глубину заделки стойки в грунт — 8,5 м. При этой глубине строительная высота над уровнем земли составляет 26 м, а высота нижней траверсы — 13,5 м. Ширина базы 2,46 м обеспечивает устойчивость конструкции при расчётных нагрузках III ветрового района и гололёдных условий I–IV районов согласно действующим картам климатического районирования территории России.
Провод марки АС 120/19 навешивается на обе цепи в гирляндах подвесного типа. Грозозащитный трос С 50 (ТК-9.1) крепится на тросостойке, входящей в конструктив данной опоры; тросостойка обеспечивает необходимый защитный угол относительно крайних проводов. Двухцепная компоновка позволяет разместить обе цепи ВЛ на одной конструкции, что существенно снижает суммарный расход металла на трассу и уменьшает ширину охранной зоны линии.
Масса опоры по чертежу КМ составляет 2477 кг без антикоррозионного покрытия и 2567 кг в горячеоцинкованном исполнении. Горячее цинкование, наносимое погружением в расплав цинка, формирует слой покрытия, обеспечивающий длительную защиту в условиях переменной влажности, промышленных выбросов и знакопеременных температур.
В отличие от модификации 1П110-4ПГ с большей строительной высотой, вариант 1П110-4-8.5 предназначен для заглублённой установки в плотные несущие грунты, где несущая способность основания исключает необходимость в развитом монолитном фундаменте. Это упрощает монтаж и сокращает объём земляных работ. Опора применяется на тех участках трассы, где нормируемые габариты до земли и пересекаемых объектов выдерживаются при строительной высоте 26 м, что делает её экономичным решением для участков с твёрдыми грунтами.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 1П110-4-8.5 — промежуточная, двухцепная, для воздушных линий электропередачи 110 кВ.

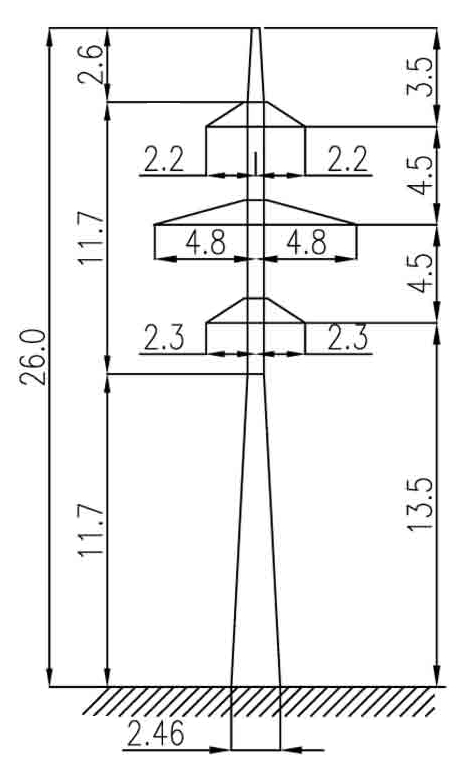

Полная высота — 26 м, отметка нижней траверсы — 13,5 м, размер основания — 2,46 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2477 кг без покрытия и 2567 кг с горячим цинкованием. На цинковый слой приходится 90 кг.
Опора 1П110-4-8.5 выполняется по рабочим чертежам 3.407.2-170.2 09КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 120/19. Грозозащитные тросы — С 50 (ТК-9.1).
