Промежуточная стальная опора ВЛ 110 кВ, марка 1П110-1. Высота 28,4 м, масса 2294 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.1 01КМ
Промежуточная опора 1П110-1 предназначена для установки на прямолинейных участках воздушных линий электропередачи 110 кВ. На таких участках конструкция воспринимает преимущественно вертикальную нагрузку от веса проводов и поперечную ветровую нагрузку, тогда как продольное тяжение остаётся минимальным. Решение разработано в рамках типового проекта 3.407.2-170.1 01КМ для одноцепного исполнения.
Габариты опоры: общая высота — 28,4 м, отметка траверсы — 22 м, ширина базы — 2,34 м. Несущая решётчатая конструкция из угловых стальных профилей поставляется с горячим цинкованием: масса без покрытия 2211 кг, с цинком — 2294 кг. Горячее цинкование формирует надёжный барьер против атмосферной коррозии, что критично при длительной эксплуатации в условиях III ветрового района и гололёдных нагрузок I–IV района.
Опора рассчитана на провода марки АС 70/11 и АС 120/19, что позволяет выбирать сечение проводника под фактические требования по пропускной способности линии. Грозозащитный трос марки С 50 (ТК-9.1) закрепляется на вершине стойки непосредственно, без отдельной тросостойки: такая схема характерна для промежуточных опор прямых участков, где нагрузка на трос передаётся через поддерживающие зажимы без значительного тяжения.
Пространственная решётчатая стойка из угловых профилей оптимизирована под нагрузки III ветрового района: интенсивность ветрового давления этого района требует повышенной поперечной жёсткости конструкции. Ширина базы 2,34 м обеспечивает эффективное распределение опрокидывающего момента на фундамент при расчётном ветровом воздействии.
Климатический диапазон применения — ветровой район III, по гололёду I–IV — охватывает большую часть территории Российской Федерации, включая регионы с умеренным и повышенным гололёдообразованием. Это делает опору 1П110-1 универсальным решением для большинства проектов строительства ВЛ 110 кВ. Стандартизованные узлы крепления и соединения по типовому проекту 3.407.2-170.1 упрощают поставку комплектов КМ, сборку в условиях монтажного участка и последующее обслуживание линии на протяжении всего расчётного срока службы.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 1П110-1 — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

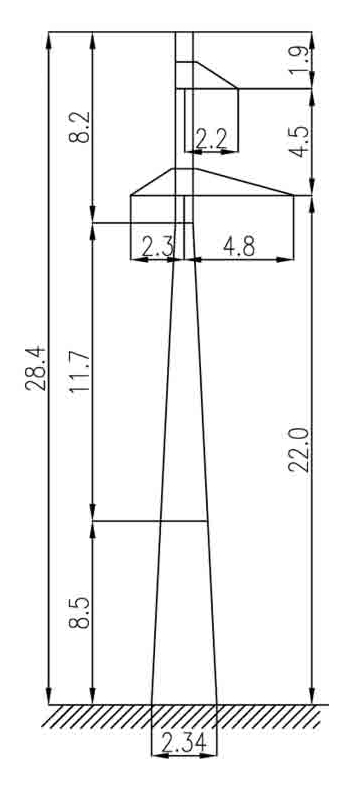

Полная высота — 28,4 м, отметка нижней траверсы — 22 м, размер основания — 2,34 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2211 кг без покрытия и 2294 кг с горячим цинкованием. На цинковый слой приходится 83 кг.
Опора 1П110-1 выполняется по рабочим чертежам 3.407.2-170.1 01КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11, АС 120/19. Грозозащитные тросы — С 50 (ТК-9.1).
