Опора 1П110-1-8.5

При проектировании ВЛ 110 кВ на участках с повышенным рельефом или уклоном нередко возникает ситуация, когда стандартная строительная высота опоры избыточна: земля «поднимается» навстречу проводу, и для выдерживания нормативного габарита достаточно минимальной строительной отметки. Именно для таких условий разработана промежуточная одноцепная опора 1П110-1-8.5.

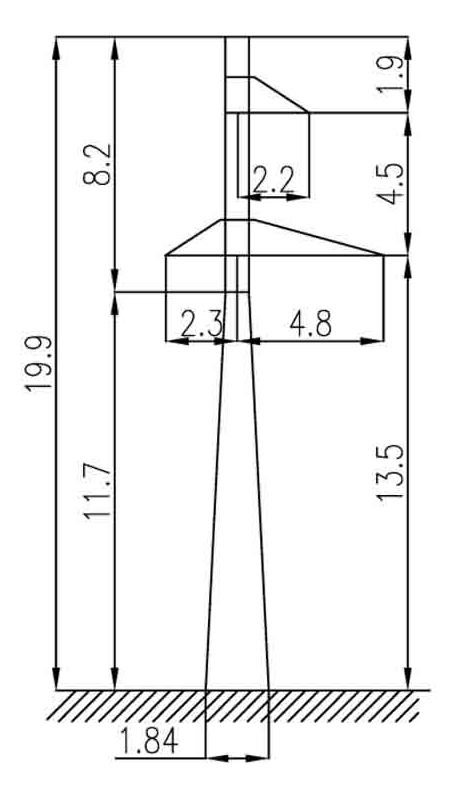

Общая высота — 19,9 м, высота траверсы — 13,5 м, ширина базы — 1,84 м. Это наименьшая строительная высота в ряду серии 1П110-1 по типовому проекту 3.407.2-170.1 01КМ. Снижение на 8,5 м относительно базовой модели кардинально уменьшает изгибающий момент от ветровых нагрузок, позволяя существенно сократить расход металла: масса конструкции без цинка составляет 1570 кг, с горячим цинкованием — 1628 кг — примерно на 29% меньше базовой версии.

Расчётный провод — АС 70/11 и АС 120/19, грозозащитный трос — С 50 (ТК-9.1). Тросостойка отсутствует: трос крепится непосредственно к оголовку стойки. Нормативные климатические условия применения: ветровой район III, район по гололёду I–IV. Несмотря на меньшую высоту, расчётные нагрузки от гололёда во всём диапазоне I–IV района учтены в конструкции в полном объёме.

Пространственная решётка из угловых стальных профилей обеспечивает высокую поперечную жёсткость при малой строительной высоте. Ширина базы 1,84 м соответствует опрокидывающему моменту при ветровых нагрузках III района для данной высоты опоры.

Применение опоры 1П110-1-8.5 в одной трассе с версиями 1П110-1 и 1П110-1-3.2 позволяет оптимизировать расстановку опор без изменения марки провода и типа грозозащитного троса. Горячее цинкование гарантирует длительный ресурс в широком диапазоне климатических зон, что актуально для ВЛ 110 кВ с нормативным сроком службы 50 лет и более.

Монтаж конструкции выполняется из стандартных болтовых соединений. Небольшая масса опоры — 1628 кг в оцинкованном исполнении — допускает сборку с применением кранов небольшой грузоподъёмности, что расширяет возможности при работе в условиях ограниченного доступа техники к месту установки фундамента.
