Опора 1П110-4

Провод марки АС 120/19 имеет значительно большую погонную массу по сравнению с АС 70/11 — это напрямую влияет на вертикальные нагрузки на траверсы промежуточной опоры и нагрузки от провеса проводов в пролёте. Для надёжной работы двухцепных линий 110 кВ с таким проводом разработана опора 1П110-4 — конструкция с усиленными несущими характеристиками относительно серии 1П110-2.

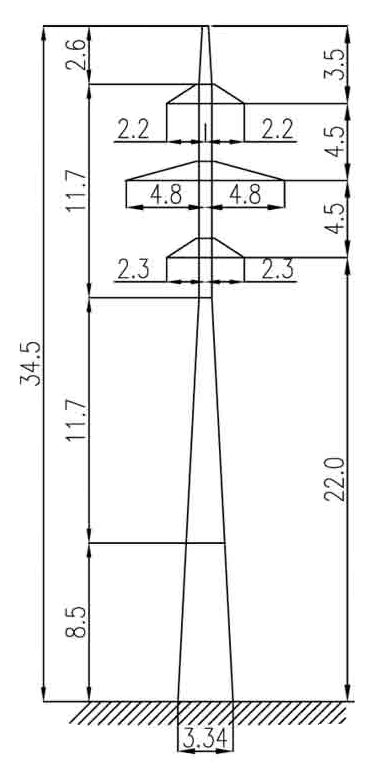

Опора разработана по типовому проекту 3.407.2-170.2 09КМ. Общая высота — 34,5 м, высота траверсы — 22 м, ширина базы — 3,34 м. Масса металлоконструкции без горячего цинкования составляет 3543 кг, с оцинкованием — 3674 кг. Для сравнения: 1П110-2 с теми же габаритами, но под АС 70/11, весит 3440 кг — разница обусловлена увеличенными сечениями несущих профилей, адаптированных к нагрузкам от АС 120/19.

Грозозащитный трос — С 50 (ТК-9.1), крепление с тросостойкой. Расчётный климатический диапазон: ветровой район III, гололёдный I–IV. Горячее цинкование всех несущих и крепёжных элементов — обязательное требование для данной серии.

Двухцепная схема с проводом АС 120/19 обеспечивает суммарную пропускную способность линии на уровне, необходимом для узловых точек электросети 110 кВ с высоким транзитным потоком мощности. Единый комплект опор серии 1П110-4 позволяет унифицировать поставку металлоконструкций на всём протяжении трассы.

Пространственная решётчатая стойка из угловых стальных профилей рассчитана на нагрузки от двух цепей с проводом АС 120/19 при климатических воздействиях III ветрового района и гололёдных нагрузках вплоть до IV района. Ширина базы 3,34 м обеспечивает устойчивость конструкции при высоком опрокидывающем моменте, характерном для тяжёлых проводов и полных ветровых нагрузок.

В проектах протяжённых ВЛ 110 кВ с проводом АС 120/19 использование единой серии 1П110-4 на всём прямолинейном участке трассы упрощает снабжение: закупается одна номенклатура деталей КМ двух-трёх типоразмеров. Это снижает риски ошибок при комплектации монтажных партий и ускоряет производство на заводе-изготовителе.
