Промежуточная стальная опора ВЛ 110 кВ, марка 1П110-2ПГ-8.5. Высота 27,5 м, масса 2418 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.0-01 3.407.2-170.2 05КМ 3.407.2-166.2 12КМ
Наименьшая по строительной высоте модификация в линейке двухцепных ПГ-опор серии 1П110-2 — опора 1П110-2ПГ-8.5. При общей высоте 27,5 м и высоте траверсы 13,5 м она предназначена для применения на участках трассы ВЛ 110 кВ, где рельеф существенно поднят, а проект одновременно требует двухцепной подвески и прокладки оптического грозозащитного троса ОПТВ.
Ширина базы опоры — 2,46 м. Масса металлоконструкции без горячего цинкования составляет 2335 кг, с оцинкованием — 2418 кг. Это примерно на 31% меньше массы полноростной 1П110-2ПГ (3520 кг), что существенно упрощает транспортировку комплектов КМ к удалённым местам монтажа и снижает требования к грузоподъёмности техники.
Опора разработана по типовым проектам 3.407.2-166.0-01, 3.407.2-170.2 05КМ и 3.407.2-166.2 12КМ. Провода — АС 70/11. Тросы — С 50 (ТК-9.1) и АЖС 70/39, наличие тросостойки. Расчётные климатические нагрузки: ветровой район III, гололёдный I–IV.
Тросостойка для ОПТВ-троса сохраняется в данной модификации в полном объёме — сокращение строительной высоты не затрагивает функционал грозозащитной системы. Оба троса закреплены с соблюдением нормативного разноса, что обеспечивает нормальную работу специализированных зажимов оптического кабеля.
Несущая решётчатая стойка из угловых профилей рассчитана на нагрузки от двух цепей и двух тросов в нормальном и аварийном режимах. Пониженная строительная высота при двухцепном исполнении обеспечивает высокую поперечную жёсткость системы, снижающую амплитуду колебаний при порывистом ветре. Горячее цинкование гарантирует долгосрочную антикоррозионную защиту на всём протяжении нормативного срока службы ВЛ.
Опора 1П110-2ПГ-8.5 входит в полный высотный ряд двухцепных ПГ-опор, включающий также версии без суффикса и -3.2. Вместе они охватывают все строительные высоты, востребованные при прохождении трасс ВЛ 110 кВ с ОПТВ по местности с переменным рельефом, без необходимости разработки нетиповых конструкций или применения нестандартной линейной арматуры.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 1П110-2ПГ-8.5 — промежуточная, двухцепная, для воздушных линий электропередачи 110 кВ.

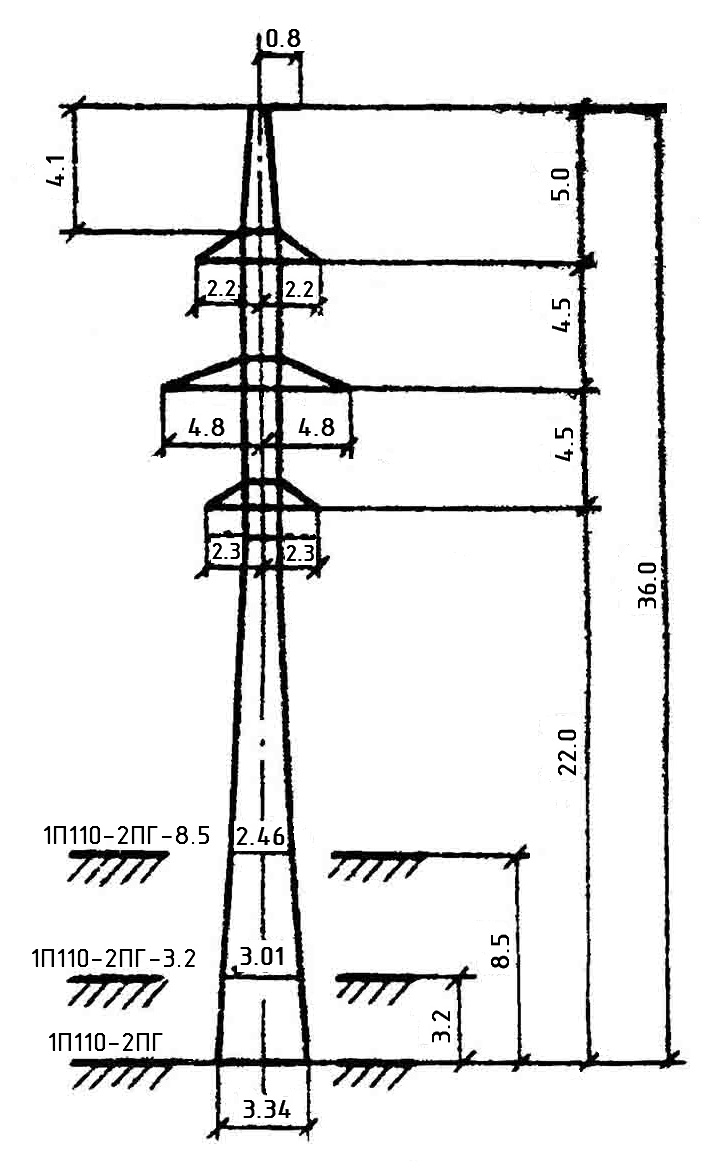

Полная высота — 27,5 м, отметка нижней траверсы — 13,5 м, размер основания — 2,46 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2335 кг без покрытия и 2418 кг с горячим цинкованием. На цинковый слой приходится 83 кг.
Опора 1П110-2ПГ-8.5 выполняется по рабочим чертежам 3.407.2-166.0-01 3.407.2-170.2 05КМ 3.407.2-166.2 12КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11. Грозозащитные тросы — С 50 (ТК-9.1), АЖС 70/39.
