Промежуточная стальная опора ВЛ 110 кВ, марка 1П110-2-3.2. Высота 31,3 м, масса 2967 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.2 05КМ
Модификация 1П110-2-3.2 представляет собой пониженную на 3,2 м версию двухцепной промежуточной опоры серии 1П110-2. Общая высота составляет 31,3 м, отметка нижней траверсы — 18,8 м, ширина базы — 3,01 м. Применяется на прямолинейных участках ВЛ 110 кВ, где двухцепная подвеска необходима, но рельефные условия трассы позволяют использовать сниженную строительную высоту без нарушения нормативного вертикального габарита.
Опора разработана по типовому проекту 3.407.2-170.2 05КМ. Провода — АС 70/11, грозозащитный трос — С 50 (ТК-9.1) с тросостойкой. Расчётные климатические нагрузки: ветровой район III, гололёдный I–IV. Горячее цинкование выполняется по всем несущим и крепёжным элементам.
Масса металлоконструкции в базовом исполнении составляет 2862 кг, с горячим цинкованием — 2967 кг. По сравнению с полноростной 1П110-2 снижение массы составляет около 14%. Это заметная экономия при строительстве длинных трасс, где число опор в несколько сотен единиц. Снижение высоты уменьшает плечо ветровой нагрузки, что позволяет применить профили меньшего сечения без ущерба для несущей способности.
Двухцепное исполнение предполагает расчёт конструкции на совместное действие нагрузок от двух цепей, включая нормальный эксплуатационный режим и аварийные ситуации с обрывом одного провода. Ширина базы 3,01 м при данной строительной высоте соответствует расчётному опрокидывающему моменту для III ветрового района.
Применение в одной трассе опор 1П110-2 и 1П110-2-3.2 позволяет проектировщику адаптировать высоту конструкций к профилю линии без изменения марки провода, схемы грозозащиты или типа арматуры. Единство технических параметров упрощает снабжение и монтаж, а горячее цинкование гарантирует многолетнюю работоспособность в условиях III ветрового района.
Опора 1П110-2-3.2 рекомендуется в проектах двухцепных ВЛ 110 кВ на равнинных трассах с небольшими колебаниями рельефа. Унифицированная тросостойка и единая схема крепления проводов с базовой версией 1П110-2 исключают необходимость разработки нестандартной линейной арматуры и упрощают организацию эксплуатационного обслуживания.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 1П110-2-3.2 — промежуточная, двухцепная, для воздушных линий электропередачи 110 кВ.

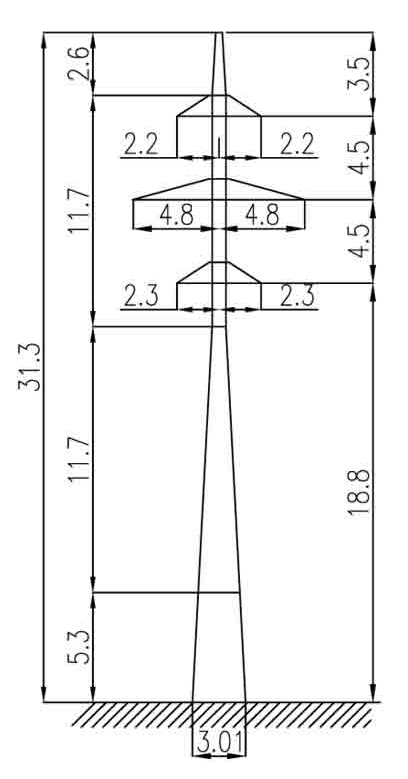

Полная высота — 31,3 м, отметка нижней траверсы — 18,8 м, размер основания — 3,01 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2862 кг без покрытия и 2967 кг с горячим цинкованием. На цинковый слой приходится 105 кг.
Опора 1П110-2-3.2 выполняется по рабочим чертежам 3.407.2-170.2 05КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11. Грозозащитные тросы — С 50 (ТК-9.1).
