Промежуточная стальная опора ВЛ 110 кВ, марка 1П110-2-8.5. Высота 26 м, масса 2338 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.2 05КМ
Из трёх высотных вариантов двухцепной промежуточной серии 1П110-2 опора 1П110-2-8.5 имеет наименьшую строительную высоту — 26,0 м при высоте нижней траверсы 13,5 м. Уменьшение высоты на 8,5 м относительно базовой модели 1П110-2 предназначено для применения на участках трассы ВЛ 110 кВ, где рельеф существенно поднят: возвышенные берега, пригорки, высокие насыпи вдоль трассы.
Ширина базы опоры — 2,46 м — заметно уже, чем у полноростной версии (3,34 м), что отражает значительно сниженный изгибающий момент от ветра на меньшей строительной высоте. Масса металлоконструкции без горячего цинкования составляет 2256 кг, с горячим цинкованием — 2338 кг. Снижение массы по сравнению с базовой 1П110-2 составляет около 32%, что даёт ощутимую экономию при транспортировке на участки с ограниченной проходимостью техники.
Конструкция разработана по типовому проекту 3.407.2-170.2 05КМ. Провода — АС 70/11, грозозащитный трос — С 50 (ТК-9.1) с тросостойкой. Нормативный климатический диапазон: ветровой район III, гололёдный I–IV. Горячее цинкование несущих и соединительных элементов обеспечивает долгосрочную коррозионную стойкость.
Несущая решётчатая конструкция из угловых профилей рассчитана на суммарные нагрузки от двух цепей в нормальном и аварийном режимах. Сниженная строительная высота при двухцепном исполнении формирует повышенную поперечную жёсткость системы, что улучшает поведение конструкции при порывистом ветре.
Опора 1П110-2-8.5 входит в унифицированную серию с базовой 1П110-2 и её вариантом -3.2. Все три версии разделяют одни марки проводов и тросов, типовые узлы крепления и арматуру, что позволяет применять их совместно в одном проекте, адаптируя высоту опоры к рельефному профилю трассы.
Компактный вариант 1П110-2-8.5 в сочетании с 1П110-2 и 1П110-2-3.2 образует полный высотный ряд двухцепных промежуточных опор для ВЛ 110 кВ с проводом АС 70/11. Применение всех трёх версий в едином проекте позволяет оптимизировать расстановку опор по рельефному профилю без изменения конфигурации линейной арматуры и схемы грозозащиты.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 1П110-2-8.5 — промежуточная, двухцепная, для воздушных линий электропередачи 110 кВ.

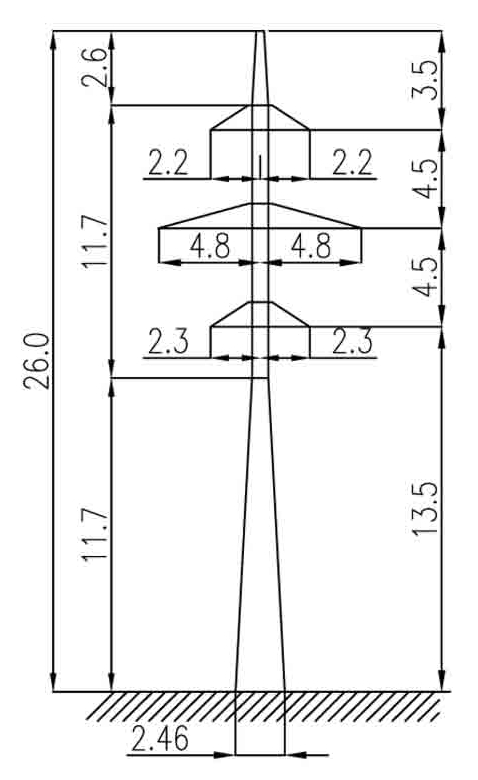

Полная высота — 26 м, отметка нижней траверсы — 13,5 м, размер основания — 2,46 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2256 кг без покрытия и 2338 кг с горячим цинкованием. На цинковый слой приходится 82 кг.
Опора 1П110-2-8.5 выполняется по рабочим чертежам 3.407.2-170.2 05КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11. Грозозащитные тросы — С 50 (ТК-9.1).
