Промежуточная стальная опора ВЛ 110 кВ, марка 1П110-2. Высота 34,5 м, масса 3440 кг.
Типовой проект и рабочие чертежи: 3.407.2-170.2 05КМ
Опора 1П110-2 — двухцепная промежуточная конструкция для воздушных линий электропередачи 110 кВ, разработанная по типовому проекту 3.407.2-170.2 05КМ. Двухцепное исполнение позволяет разместить на одной стойке две параллельные токоведущие цепи, что сокращает ширину полосы отчуждения, уменьшает количество опор на трассе и снижает суммарные капитальные затраты на строительство линии.
Общая высота опоры составляет 34,5 м, высота траверсы — 22 м, ширина базы — 3,34 м. Увеличенные по сравнению с одноцепными аналогами серии поперечные размеры обусловлены двухъярусным расположением траверс и повышенным изгибающим моментом от суммарной ветровой нагрузки на две цепи одновременно. Масса конструкции без цинкования — 3318 кг, с горячим цинкованием — 3440 кг.
Подвеска рассчитана на провода марки АС 70/11. Грозозащитный трос — С 50 (ТК-9.1), крепление через тросостойку, предусмотренную конструкцией. Расчётные климатические условия: ветровой район III, гололёдный I–IV.
Пространственная решётчатая стойка из угловых стальных профилей рассчитана на нагрузки от двух цепей одновременно, включая аварийный режим с несимметричным обрывом провода в одной из цепей — наиболее тяжёлый с точки зрения продольной несимметрии нагрузок. Ширина базы 3,34 м обеспечивает устойчивость при высоком опрокидывающем моменте.
Опора 1П110-2 применяется на магистральных трассах ВЛ 110 кВ, где совмещение двух цепей на одной конструкции является технически и экономически обоснованным решением — как правило, на перегруженных направлениях или при параллельном строительстве двух ВЛ в общем коридоре. Горячее цинкование несущих и крепёжных элементов обеспечивает расчётный ресурс конструкции в условиях ветрового района III и всего диапазона гололёдных нагрузок I–IV.
Стандартизованные соединения по типовому проекту 3.407.2-170.2 обеспечивают единообразие монтажа. Опора 1П110-2 широко применяется в составе двухцепных ВЛ 110 кВ при параллельном следовании двух цепей в общем коридоре, сокращая общую ширину полосы отчуждения и снижая экологическую нагрузку на прилегающие территории.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 1П110-2 — промежуточная, двухцепная, для воздушных линий электропередачи 110 кВ.

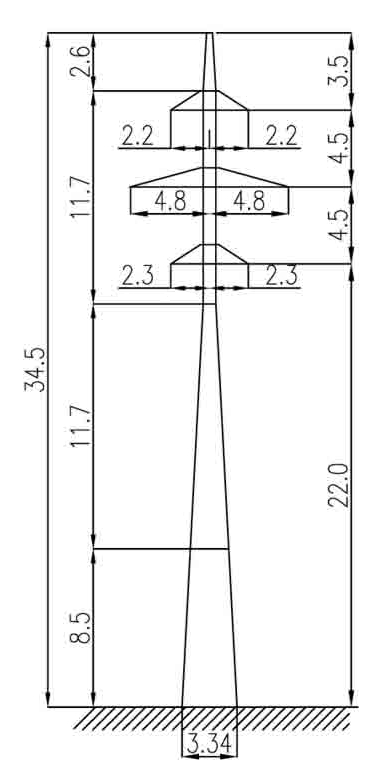

Полная высота — 34,5 м, отметка нижней траверсы — 22 м, размер основания — 3,34 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 3318 кг без покрытия и 3440 кг с горячим цинкованием. На цинковый слой приходится 122 кг.
Опора 1П110-2 выполняется по рабочим чертежам 3.407.2-170.2 05КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11. Грозозащитные тросы — С 50 (ТК-9.1).
