Промежуточная стальная опора ВЛ 110 кВ, марка 1П110-2ПГ. Высота 36 м, масса 3520 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.0-01 3.407.2-170.2 05КМ 3.407.2-166.2 12КМ
Опора 1П110-2ПГ — двухцепная промежуточная конструкция для ВЛ 110 кВ, в грозозащитную систему которой включён оптический грозозащитный трос ОПТВ. Шифр «ПГ» указывает на наличие в составе тросовой арматуры троса АЖС 70/39 и соответствующей тросостойки.
Общая высота опоры — 36 м, высота траверсы — 22 м, ширина базы — 3,35 м. Увеличение высоты на 1,5 м по сравнению с базовой 1П110-2 (34,5 м) обусловлено конструктивным размещением тросостойки для ОПТВ. Масса металлоконструкции: без горячего цинкования 3400 кг, оцинкованной — 3520 кг. Типовые проекты: 3.407.2-166.0-01, 3.407.2-170.2 05КМ, 3.407.2-166.2 12КМ.
Провода — АС 70/11. Тросы: стальной С 50 (ТК-9.1) и оптический АЖС 70/39. Тросостойка предусмотрена конструкцией для правильного разноса двух тросов и размещения специальных зажимов ОПТВ. Расчётные климатические условия: ветровой район III, гололёдный I–IV.
Двухцепное исполнение с ОПТВ особенно востребовано на ответственных магистральных трассах, где параллельно с передачей электроэнергии требуется прокладка волоконно-оптической линии связи — для систем диспетчерского управления SCADA, релейной защиты и противоаварийной автоматики или коммерческих телекоммуникаций. Совмещение электрической и оптической инфраструктуры на одних опорах позволяет избежать строительства отдельных кабельных линий связи.
Пространственная решётчатая стойка из угловых стальных профилей рассчитана на суммарные нагрузки от двух цепей и двух тросов при климатических воздействиях III ветрового района и гололёдных районов I–IV. Горячее цинкование всех конструктивных элементов обеспечивает длительный ресурс без промежуточных защитных мероприятий в течение нормативного срока службы линии.
Опора 1П110-2ПГ поставляется в полностью оцинкованном исполнении. Масса 3520 кг с учётом грузоподъёмности стандартного монтажного крана допускает подъём секций методом наращивания. Конструктивная совместимость с базовой серией 1П110-2 позволяет при необходимости предусмотреть в проекте трассы как опоры с ОПТВ, так и опоры без него в едином коридоре.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 1П110-2ПГ — промежуточная, двухцепная, для воздушных линий электропередачи 110 кВ.

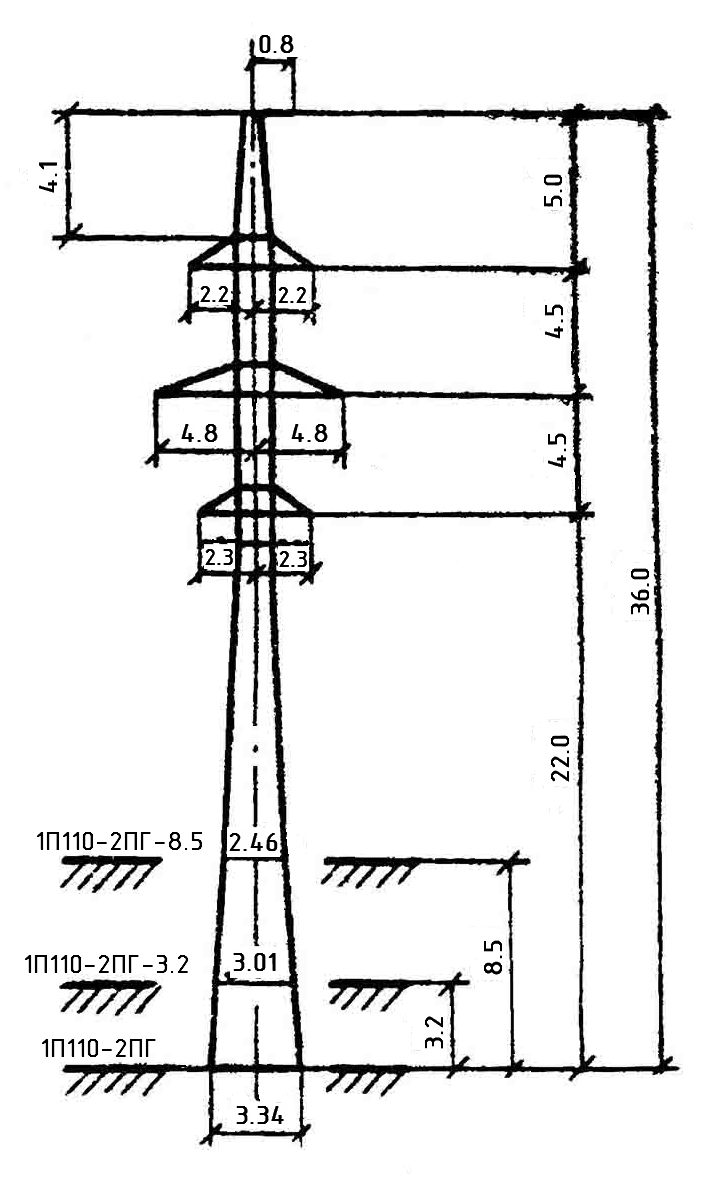

Полная высота — 36 м, отметка нижней траверсы — 22 м, размер основания — 3,35 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 3400 кг без покрытия и 3520 кг с горячим цинкованием. На цинковый слой приходится 120 кг.
Опора 1П110-2ПГ выполняется по рабочим чертежам 3.407.2-166.0-01 3.407.2-170.2 05КМ 3.407.2-166.2 12КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11. Грозозащитные тросы — С 50 (ТК-9.1), АЖС 70/39.
