Опора УАП35-5Н

Типовой проект 3.407.2-132.2 определяет конструктивное решение опоры УАП35-5Н — облегчённого варианта анкерно-угловой переходной опоры ВЛ 35 кВ без тросостойки. Масса металлоконструкции по чертежу КМ составляет 2 437 кг, что на 143 кг меньше базовой УАП35-5 по проекту 132.1 (2 580 кг). Уменьшение металлоёмкости — результат иного конструктивного решения раскосной системы фермы при сохранении нормативной несущей способности.

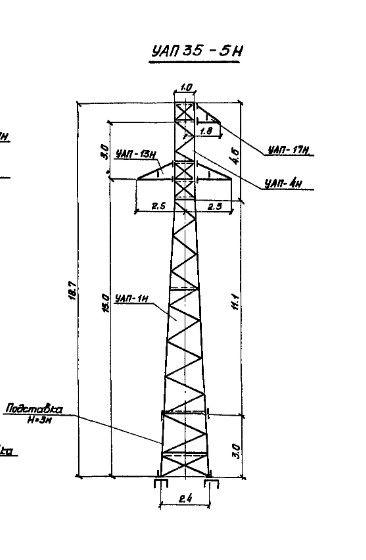

Высота опоры — 18,7 м, уровень траверсы — 15 м, ширина основания — 2,4 м. Провода АС 35 и АС 95 — расчётные для данного типоразмера. Тросостойка отсутствует в конструкции: применяется там, где схема грозозащиты линии не требует троса в данной точке. В районах с повышенной грозовой активностью схема защиты может предусматривать трос на смежных опорах.

Анкерно-угловые переходные опоры ЛЭП воспринимают горизонтальное тяжение проводов с обеих сторон анкерного участка, поперечную нагрузку от угла поворота трассы и вертикальные нагрузки от гирлянд и гололёда. Расчётные режимы — нормальный, аварийный и монтажный — определяются ветровым районом и районом по гололёду в соответствии с картами климатических нагрузок нормативной документации.

Выбор конструктивного решения проекта 132.2 оправдан при условиях, не требующих максимальной несущей способности и где меньшая масса конструкции снижает нагрузки на фундамент и стоимость строительства. Если климатический район предполагает высокие нагрузки от гололёда или ветра, проектировщик может отдать предпочтение базовому проекту 132.1. Монтаж опоры УАП35-5Н выполняется поэлементно болтовым методом по рабочим чертежам с геодезической выверкой и контролем качества соединений.

Аварийный режим при обрыве провода с одной стороны от анкерно-угловой опоры создаёт значительную продольную нагрузку. Данный режим является нормативно определяющим для расчёта несущей способности конструкции и выбора параметров анкерного фундамента вне зависимости от конструктивного решения проекта.
