Опора УАП35-1Н

Опора УАП35-1Н разработана по типовому проекту 3.407.2-132.2 для одноцепных воздушных линий 35 кВ в анкерно-угловом переходном исполнении. Суффикс «Н» в шифре обозначает принадлежность к альтернативному конструктивному решению: при идентичной геометрии с базовой опорой УАП35-1 масса конструкции меньше на 165 кг за счёт иной схемы раскосной системы фермы.

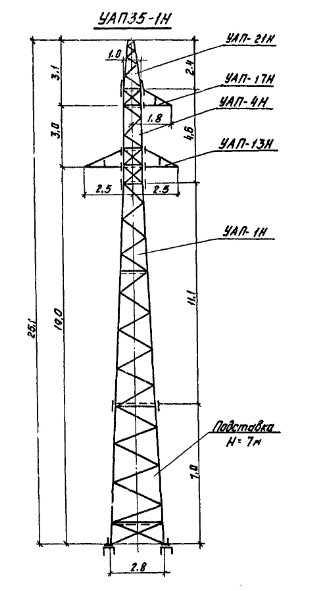

Геометрические параметры: полная высота 25,1 м, уровень траверсы 19 м, ширина основания 2,8 м. Тросостойка предусмотрена в конструкции — обеспечивает непрерывную подвеску грозозащитного троса на переходном участке. Провода марок АС 35 и АС 95 охватывают расчётный диапазон сечений, применяемых на одноцепных ВЛ 35 кВ в умеренных и жёстких климатических условиях.

Масса металлоконструкции по чертежу КМ без цинкового покрытия — 2 992 кг. Применение конструктивного решения проекта 132.2 позволяет снизить расход стали при сохранении нормативной прочности по всем расчётным режимам. Важная особенность: для подсерии «Н» данные по оцинкованному варианту в проектной документации не приводятся.

Анкерно-угловая переходная опора ЛЭП воспринимает продольное тяжение проводов в анкерном режиме, поперечную горизонтальную нагрузку от угла поворота трассы и вертикальные нагрузки от гирлянд и гололёда. Совместное действие этих составляющих предъявляет высокие требования к несущим узлам фермы и надёжности болтовых соединений.

Выбор между проектами 132.1 и 132.2 производится на стадии проектирования: первый предпочтительнее при необходимости оцинкованного исполнения с документальным подтверждением массы, второй — при приоритете снижения металлоёмкости. Переходный характер назначения опоры означает использование в точках пересечения ВЛ 35 кВ с водными объектами, дорогами и другими препятствиями. Монтаж болтовым методом выполняется по рабочей документации в соответствии с ПУЭ.

Для районов с интенсивным гололёдообразованием или высокими ветровыми давлениями нагрузочные условия могут потребовать более мощного конструктивного решения — в таких случаях рассматривается переход к базовому проекту 132.1. Расчёт аварийного режима при обрыве провода является определяющим для анкерных опор.
