Опора УАП35-4

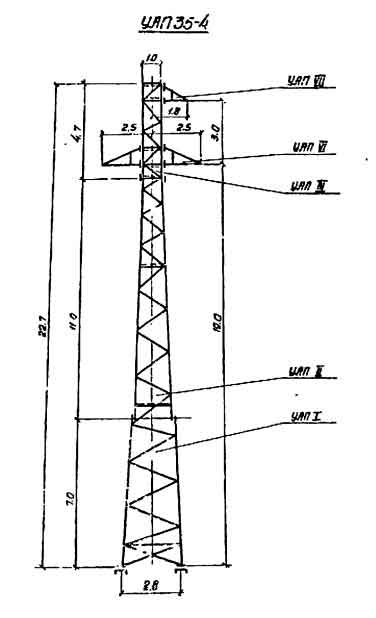

Опора УАП35-4 входит в серию анкерно-угловых переходных конструкций ВЛ 35 кВ по типовому проекту 3.407.2-132.1, однако принципиально отличается от УАП35-1 отсутствием тросостойки. Это определяет уменьшенную полную высоту: при той же отметке траверсы 19 м общая высота составляет 22,7 м против 25,1 м у варианта с тросостойкой. Данное исполнение применяется на участках, где схема грозозащиты линии не предусматривает трос в конкретной точке трассы.

Ширина основания — 2,8 м, идентично УАП35-1. Конструкция рассчитана на провода АС 35 и АС 95. Масса металлоконструкции по чертежу КМ — 3 043 кг без антикоррозионного покрытия и 3 150 кг с горячим цинкованием. Меньшая масса относительно УАП35-1 (3 157 кг) объясняется исключением тросостойки из состава конструкции.

Для переходных опор, расположенных над водными объектами, горячее цинкование является предпочтительным вариантом защиты: испарения и капиллярная влага создают жёсткие условия, при которых незащищённая сталь деградирует значительно быстрее. Цинкование по ГОСТ 9.307 обеспечивает ресурс, сопоставимый с нормативным сроком службы линии.

Анкерно-угловые переходные опоры ЛЭП воспринимают горизонтальное тяжение проводов в продольном направлении (с обеих сторон или с одной при концевом применении), поперечную нагрузку от угла поворота трассы и вертикальные нагрузки от гирлянд и проводов. Суммарное воздействие предопределяет повышенные требования к фундаменту и узловым соединениям фермы.

Опора УАП35-4 ЛЭП применяется там, где угловой участок ВЛ 35 кВ совмещён с переходным пролётом, а грозозащитный трос предусмотрен иными средствами. Выбор этого исполнения вместо УАП35-1 сокращает высоту и тем самым снижает ветровую нагрузку на конструкцию. Монтаж ведётся болтовым методом по рабочей документации в соответствии с нормами ПУЭ.

Расчёт на аварийный режим при обрыве провода является определяющим для анкерно-угловых конструкций. В данном режиме несимметричная продольная нагрузка на опору резко возрастает, что требует обеспечения достаточной несущей способности поясных элементов фермы и надёжной анкеровки в фундаменте.
