Опора УАП35-3

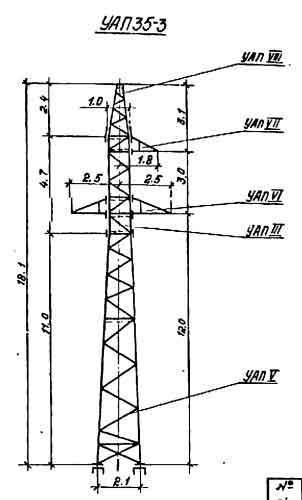

Опора УАП35-3 — наиболее компактный из трёх типоразмеров анкерно-угловых переходных опор с тросостойкой серии УАП35 по типовому проекту 3.407.2-132.1. Полная высота — 18,1 м, уровень траверсы — 12 м, ширина основания — 2,1 м. Данный типоразмер применяется на переходах ВЛ 35 кВ над объектами с ограниченной высотой: малыми реками, каналами, грунтовыми дорогами и другими препятствиями с небольшим нормируемым вертикальным габаритом.

Конструкция рассчитана на провода марок АС 35 и АС 95. Тросостойка обеспечивает подвеску грозозащитного троса в данной точке линии — это сохраняет непрерывную молниезащиту вне зависимости от местонахождения переходного участка. Масса металлоконструкции по чертежу КМ — 2 261 кг без цинка и 2 341 кг с горячим цинкованием.

Горячее цинкование конструкций опор ЛЭП рекомендовано даже для компактных типоразмеров, устанавливаемых над малыми водными объектами. Постоянное воздействие испарений и капиллярной влаги существенно ускоряет коррозию незащищённой стали. Ресурс оцинкованной конструкции в сопоставимых условиях многократно превышает ресурс окрашенного аналога.

Анкерно-угловая переходная опора одновременно воспринимает несколько типов нагрузок: горизонтальное тяжение проводов в продольном направлении анкерного пролёта, поперечную результирующую от угла поворота трассы и вертикальную нагрузку от проводов, гирлянд и гололёда. Суммарное воздействие требует надёжных болтовых соединений и качественного фундаментного решения, несмотря на компактные размеры стойки.

Типовой проект 3.407.2-132.1 охватывает все три высотных варианта серии: УАП35-1 (25,1 м), УАП35-2 (21,1 м), УАП35-3 (18,1 м). Конкретный типоразмер определяется расчётным вертикальным габаритом над пересекаемым объектом в соответствии с ПУЭ. Монтаж болтовым методом выполняется по рабочей документации с геодезической выверкой вертикали стойки.

Расчёт на аварийный режим — обрыв провода на анкерной опоре — является определяющим условием для оценки несущей способности конструкции. Вырывающее усилие в фундаменте в этом режиме нередко превышает расчётные значения нормального режима, что учитывается при подборе анкеровки.
