Переходная стальная опора ВЛ 35 кВ, марка УАП35-5. Высота 18,7 м, масса 2672 кг.
Типовой проект и рабочие чертежи: 3.407.2-132.1
Опора УАП35-5 занимает среднюю позицию по высоте среди анкерно-угловых переходных опор ВЛ 35 кВ без тросостойки по типовому проекту 3.407.2-132.1. Полная высота конструкции — 18,7 м, уровень траверсы — 15 м, ширина основания — 2,4 м. Данные параметры обеспечивают расчётный вертикальный габарит над объектами средней высоты: переправами, региональными дорогами, технологическими трубопроводами и аналогичными препятствиями.
Конструкция рассчитана на подвеску проводов АС 35 и АС 95. Тросостойка не входит в состав, что означает отсутствие грозозащитного троса в данной точке трассы по схеме линии. Масса металлоконструкции по чертежу КМ — 2 580 кг без цинкового покрытия и 2 672 кг с горячим цинкованием.
Горячее цинкование металлоконструкций опор по ГОСТ 9.307 рекомендовано для всех переходных сооружений, расположенных над водными объектами. Испарения, сезонные паводки и капиллярная влага создают условия, при которых незащищённая сталь разрушается значительно быстрее. Разница в сроках службы оцинкованной и окрашенной конструкции в таких условиях может достигать нескольких раз.
Анкерно-угловая переходная опора ЛЭП воспринимает горизонтальное продольное тяжение проводов в анкерном режиме, поперечную горизонтальную составляющую от угла поворота трассы и вертикальную нагрузку от массы проводов, гирлянд и нормативных гололёдных отложений. Все эти составляющие учитываются при расчёте нормального, аварийного и монтажного режимов.
Опора УАП35-5 ЛЭП проектируется в составе ПД ВЛ 35 кВ. Типоразмер выбирается на основании расчёта вертикального габарита для конкретного пересекаемого объекта. Болтовые соединения всех ферменных элементов обеспечивают поэлементную доставку на площадку и качественную сборку в полевых условиях с контролем момента затяжки.
Расчёт на аварийный и монтажный режимы нагружения выполняется одновременно с нормальным. Монтажный режим учитывает несимметричное воздействие при поочерёдной натяжке проводов на переходном пролёте, что также влияет на конструктивное решение узловых элементов анкерно-угловой опоры.
Применяется на больших переходах воздушной линии через водные преграды и инженерные сооружения. Опора УАП35-5 — анкерно-угловая переходная, одноцепная, для воздушных линий электропередачи 35 кВ.

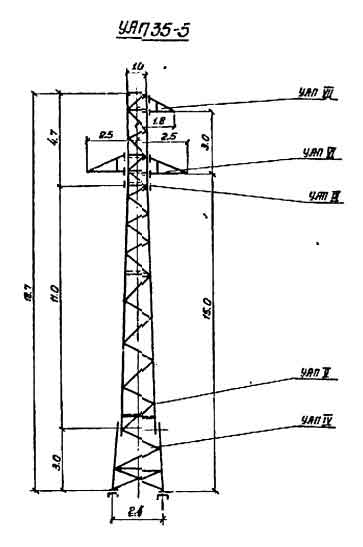

Полная высота — 18,7 м, отметка нижней траверсы — 15 м, размер основания — 2,4 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2580 кг без покрытия и 2672 кг с горячим цинкованием. На цинковый слой приходится 92 кг.
Опора УАП35-5 выполняется по рабочим чертежам 3.407.2-132.1. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 35, АС 95.
