Опора УАП35-3Н

Типовой проект 3.407.2-132.2 лежит в основе конструкции опоры УАП35-3Н — облегчённого варианта анкерно-угловой переходной опоры ВЛ 35 кВ с тросостойкой и минимальной высотой в данной подсерии. Масса металлоконструкции по чертежу КМ — 2 014 кг, что на 247 кг меньше, чем у базовой УАП35-3 по проекту 132.1. Разница обусловлена иной схемой раскосной системы фермы при неизменных нормативных характеристиках прочности.

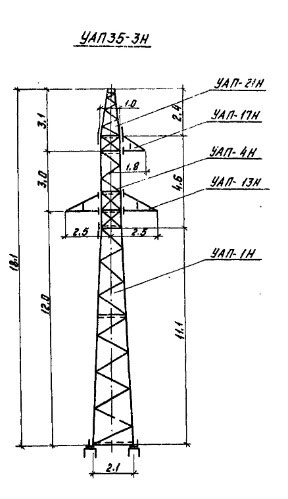

Полная высота опоры — 18,1 м, уровень траверсы — 12 м, ширина основания — 2,1 м. Конструкция рассчитана на провода АС 35 и АС 95. Тросостойка обеспечивает крепление грозозащитного троса на переходном участке, сохраняя непрерывную молниезащиту линии даже при минимальном типоразмере опоры.

Как анкерно-угловая переходная опора ЛЭП, конструкция воспринимает несколько составляющих нагрузки одновременно: вертикальную от проводов, гирлянд и гололёда; горизонтальную продольную от тяжения в анкерном режиме; поперечную от угла поворота трассы; ветровую на провода и стойку. Расчёт выполняется на нормальный, аварийный и монтажный режимы в соответствии с климатическим районом трассы.

Опора УАП35-3Н применяется при относительно небольшом требуемом вертикальном габарите, когда проектировщик выбирает облегчённый вариант по проекту 132.2 для снижения материалоёмкости. Такой выбор оправдан при умеренных нагрузках и климатических условиях, не требующих максимальной несущей способности. В районах с интенсивным гололёдообразованием или высоким ветровым воздействием предпочтение может быть отдано базовому проекту 132.1.

Все элементы ферменной конструкции соединяются болтами, что обеспечивает поэлементную транспортировку и удобную полевую сборку без специализированного оборудования. Монтаж выполняется строго по проектной документации с соблюдением требований ПУЭ к воздушным линиям 35 кВ.

Для аварийного режима расчёта при обрыве провода анкерно-угловая переходная опора должна сохранять устойчивость и целостность конструкции. Именно этот режим определяет минимально необходимую несущую способность несущих узлов фермы и размеры фундамента при выборе между проектами 132.1 и 132.2.
