Переходная стальная опора ВЛ 35 кВ, марка УАП35-2Н. Высота 21,1 м, масса Нет кг.
Типовой проект и рабочие чертежи: 3.407.2-132.2
Провода марок АС 35 и АС 95, зафиксированные в технических данных опоры УАП35-2Н, определяют диапазон сечений фазных проводов для данного типоразмера. Оба типа — сталеалюминиевые, применяемые на ВЛ 35 кВ в разных климатических условиях. Опора разработана по типовому проекту 3.407.2-132.2 и входит в подсерию «Н» — облегчённую версию с меньшей металлоёмкостью.

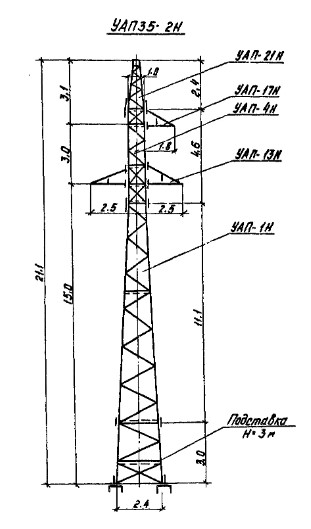

Геометрия конструкции: полная высота 21,1 м, уровень траверсы 15 м, ширина основания 2,4 м. Тросостойка присутствует в составе конструкции и обеспечивает подвеску грозозащитного троса на переходном участке. Масса металлоконструкции по чертежу КМ без цинкового покрытия — 2 528 кг. Это на 165 кг меньше, чем у базовой опоры УАП35-2 по проекту 132.1 при идентичной геометрии.
Преимущество конструктивного решения проекта 132.2 — меньший расход стали при сохранении нормативной несущей способности по всем расчётным нагрузочным режимам. Ключевое ограничение — отсутствие данных об оцинкованном варианте: если требуется горячее цинкование с документально подтверждённой массой, следует применять базовый проект 132.1.
Анкерно-угловые переходные опоры ЛЭП воспринимают горизонтальное тяжение проводов в анкерном режиме, поперечную нагрузку от угла поворота, вертикальную от гирлянд и нормативного гололёда. Расчёт на нормальный, аварийный и монтажный режимы выполняется с учётом ветрового района и района по гололёду в составе проектной документации.
Опора УАП35-2Н применяется на переходных участках ВЛ 35 кВ средней высоты, где угол поворота трассы совмещён с пересечением инженерного препятствия, а расчётные нагрузки позволяют применить облегчённое конструктивное решение проекта 132.2. Поэлементный монтаж болтовым методом не требует специализированного оборудования, что упрощает строительство в удалённых районах.
В аварийном режиме при обрыве провода на анкерно-угловой опоре возникает значительная несимметричная продольная нагрузка. Расчёт на этот режим является определяющим для оценки несущей способности конструкции и выбора параметров фундамента с учётом вырывающих усилий.
Применяется на больших переходах воздушной линии через водные преграды и инженерные сооружения. Опора УАП35-2Н — анкерно-угловая переходная, одноцепная, для воздушных линий электропередачи 35 кВ.
Полная высота — 21,1 м, отметка нижней траверсы — 15 м, размер основания — 2,4 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2528 кг без антикоррозионного покрытия.
Опора УАП35-2Н выполняется по рабочим чертежам 3.407.2-132.2. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 35, АС 95.
