Опора УАП35-4Н

Шифр УАП35-4Н полностью описывает конструкцию: класс напряжения 35 кВ, тип анкерно-угловая переходная, высотная группа «4» с траверсой 19 м и признак подсерии «Н», соответствующей типовому проекту 3.407.2-132.2. Тросостойка в составе конструкции не предусмотрена. Провода марок АС 35 и АС 95 — расчётные для данного типоразмера на одноцепных ВЛ 35 кВ.

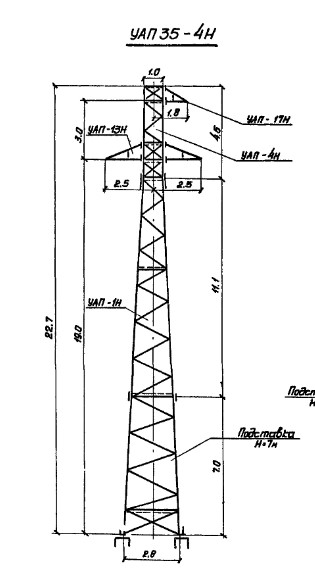

Полная высота опоры — 22,7 м, уровень траверсы — 19 м, ширина основания — 2,8 м. Масса металлоконструкции по чертежу КМ составляет 2 901 кг без цинкового покрытия. Это на 142 кг меньше базовой опоры УАП35-4 (проект 132.1, масса 3 043 кг), что является следствием оптимизированной ферменной схемы проекта 132.2 при сохранении нормативной несущей способности.

Отсутствие тросостойки уменьшает полную высоту и снижает ветровую нагрузку на конструкцию. Такое исполнение оправдано при схемах грозозащиты, не требующих троса в конкретной точке переходного участка. Применение грозозащитного троса на смежных пролётах при этом остаётся возможным в соответствии с проектом линии.

Как анкерно-угловая переходная опора ЛЭП, конструкция воспринимает горизонтальное продольное тяжение с обеих сторон анкерного участка, поперечную горизонтальную нагрузку от угла поворота трассы и вертикальные нагрузки от проводов, гирлянд и гололёдных отложений. Совокупность этих нагрузок формирует пространственную расчётную схему, которая учитывается при определении сечений всех элементов фермы.

Выбор проекта 132.2 вместо 132.1 экономически оправдан при нагрузочных условиях, не требующих максимальной несущей способности. Если требуется документально подтверждённый вариант с горячим цинкованием, предпочтение отдаётся базовому проекту 132.1. Монтаж опоры УАП35-4Н выполняется болтовым методом по проектной документации в соответствии с ПУЭ.

Аварийный режим при обрыве провода формирует наиболее высокую продольную нагрузку на конструкцию. Расчёт по этому режиму является определяющим при выборе сечений ферменных элементов для обоих конструктивных решений — как проекта 132.1, так и 132.2.
