Анкерно-угловая стальная опора ВЛ 35 кВ, марка У35-4+5. Высота 22,5 м, масса 3986 кг.
Типовой проект и рабочие чертежи: 7227тм-т2
Повышение вертикального габарита двухцепных угловых опор ВЛ 35 кВ по проекту 7227тм-т2 обеспечивается применением надставок. Опора У35-4+5 с надставкой +5 достигает общей высоты 22,5 м при уровне траверсы 15,5 м. По сравнению с базовой У35-4 (17,5 м) дополнительная высота расширяет область применения конструкции: пересечения с автодорогами, водными объектами, залесёнными участками, установка на косогорах с понижением рельефа.
Ширина базы возрастает до 5,416 м по сравнению с 3,9 м у базовой модификации. Расширение основания компенсирует рост опрокидывающего момента из-за смещения центра ветровых нагрузок вверх при удлинении ствола. Тросостойка в конструкции не предусмотрена.
Анкерно-угловая компоновка с двумя цепями определяет специфику нагрузок: горизонтальное тяжение суммируется от двух комплектов проводов, и натяжные гирлянды изоляторов должны выдерживать результирующую силу в угловой точке трассы. У35-4+5 устанавливается в местах изменения направления ВЛ или в анкерных точках двухцепных линий 35 кВ. Жёсткое секционирование ВЛ анкерно-угловыми опорами с натяжными гирляндами — ключевое условие ограничения зоны аварии при обрыве проводов.
Масса по чертежу КМ без горячего цинкования — 3834 кг, с цинкованием — 3986 кг. Горячее цинкование защищает металлоконструкцию от атмосферной коррозии; разница в 152 кг соответствует стандартной толщине цинкового слоя для опорных конструкций данного класса. Сравнительно небольшая масса при высоте 22,5 м — характерная черта эффективных расчётных решений проекта 7227тм-т2.
Типовой проект 7227тм-т2 рассчитан для применения в различных климатических и ветровых районах. Опора У35-4+5 является стандартным решением при строительстве двухцепных сетей 35 кВ на угловых участках с повышенными требованиями к вертикальному габариту подвески проводов. При проектировании пересечений двухцепных ВЛ 35 кВ с автомобильными дорогами первой категории нормативный вертикальный габарит требует применения опор с надставками. Опора У35-4+5 закрывает эту потребность в рамках двухцепной схемы проекта 7227тм-т2.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У35-4+5 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 35 кВ.

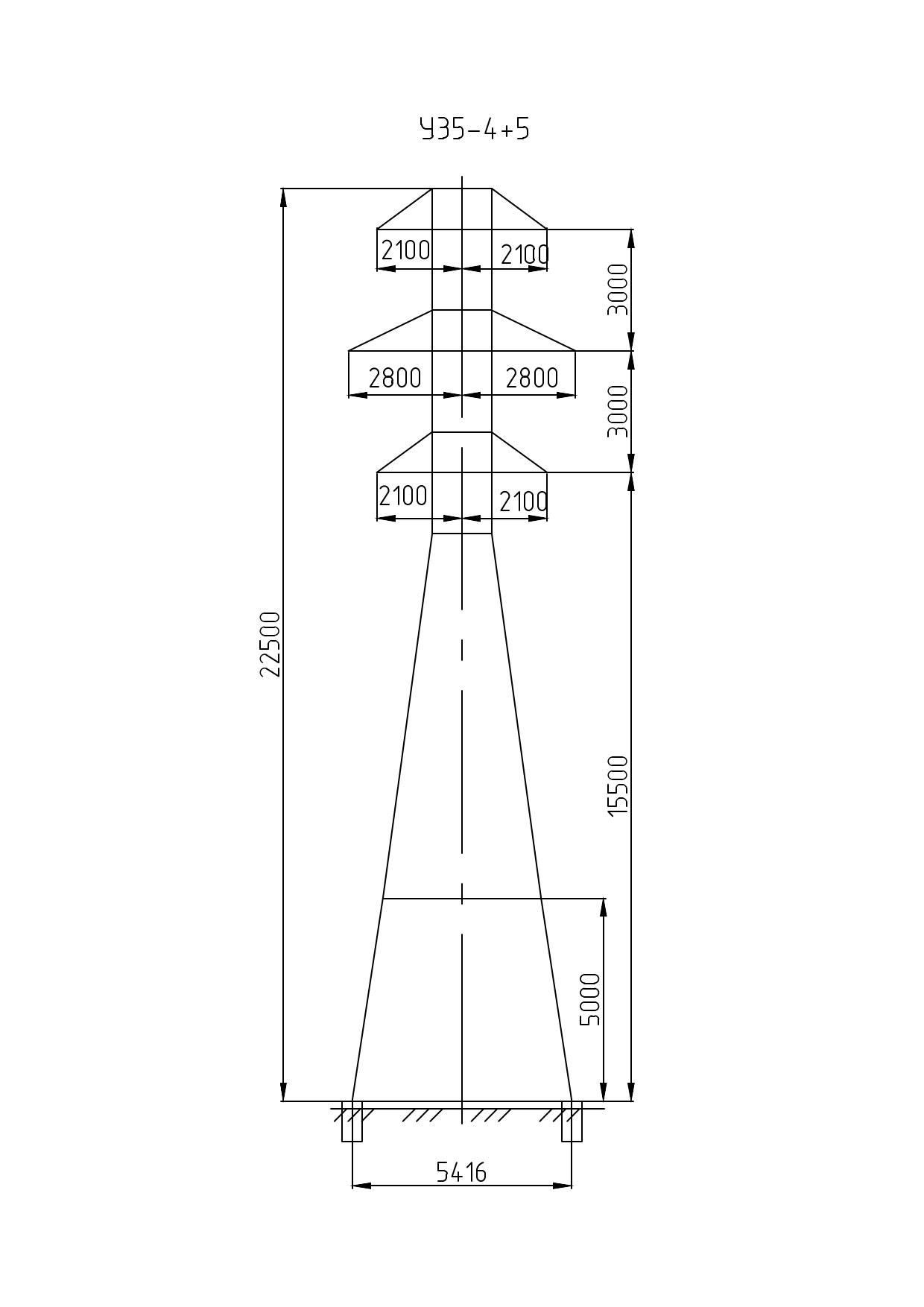

Полная высота — 22,5 м, отметка нижней траверсы — 15,5 м, размер основания — 5,416 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 3834 кг без покрытия и 3986 кг с горячим цинкованием. На цинковый слой приходится 152 кг.
Опора У35-4+5 выполняется по рабочим чертежам 7227тм-т2. Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
