Опора У35-4

Двухцепная версия типового проекта 7227тм-т2 для угловых участков ВЛ 35 кВ — опора У35-4. На одном стволе размещаются две цепи проводов, что позволяет использовать единый коридор для двух независимых цепей 35 кВ. По сравнению с двухцепными аналогами серии 3.407-68/73.8, конструкция проекта 7227тм-т2 демонстрирует меньшую массу при сопоставимых геометрических параметрах — У35-4 весит 2906 кг с цинкованием, что существенно ниже, чем у аналогов других серий.

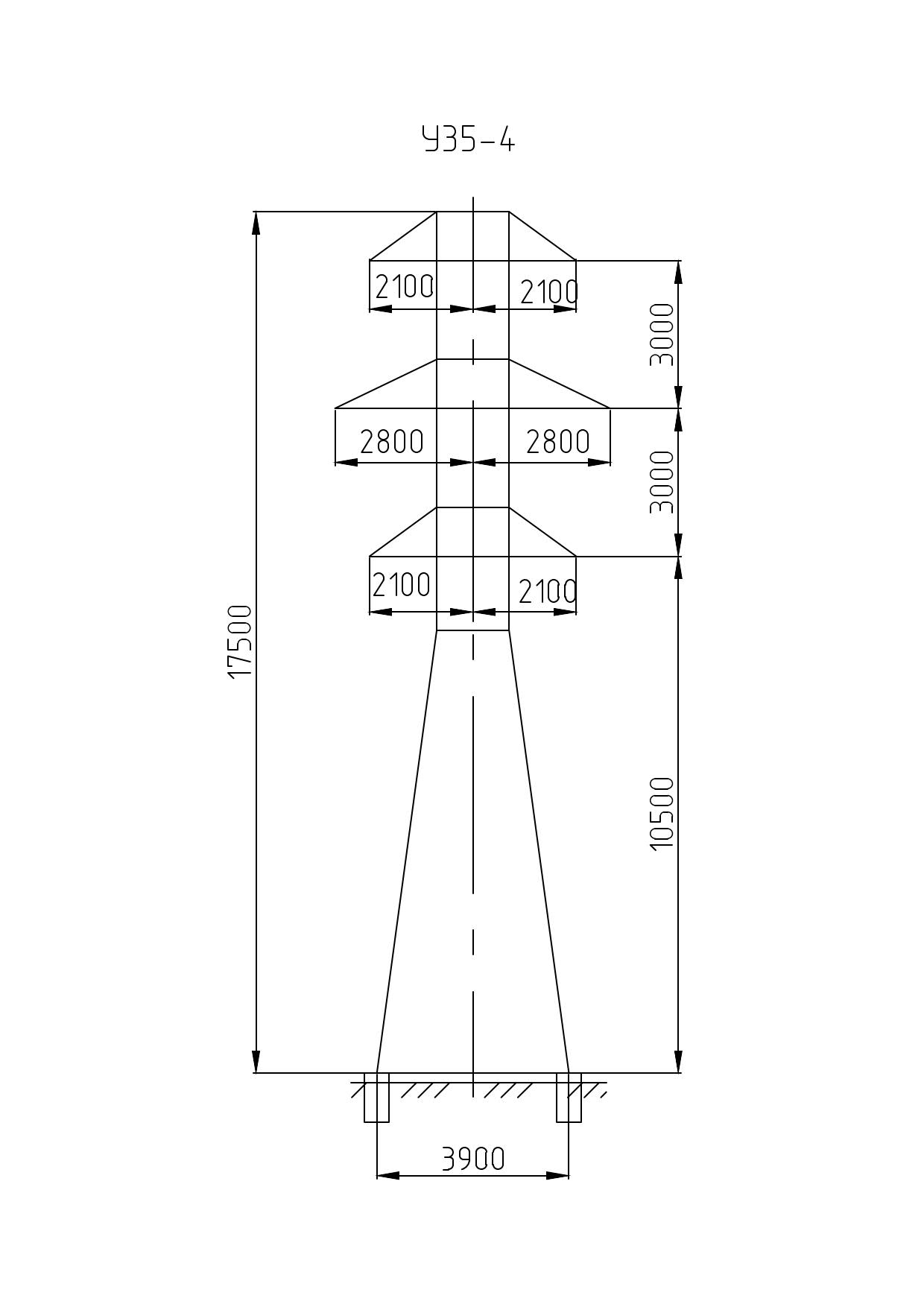

Общая высота составляет 17,5 м, траверса — на отметке 10,5 м, ширина базы — 3,9 м. Тросостойка в данной модификации отсутствует. Базовая высота без надставки соответствует нормативным требованиям к вертикальному габариту проводов при стандартных пролётах двухцепных линий 35 кВ на типовом рельефе без пересечений с препятствиями повышенной высоты.

Анкерно-угловое назначение У35-4 — восприятие горизонтального тяжения проводов обеих цепей на поворотах трассы. Натяжные гирлянды изоляторов фиксируют провода жёстко, обеспечивая устойчивость системы при обрыве в соседнем пролёте. Двухцепная компоновка означает двойной набор натяжных гирлянд и соответствующую нагрузку на ствол и фундамент, что учтено при расчёте конструктивных элементов.

Масса без горячего цинкования — 2799 кг, с горячим цинкованием — 2906 кг. Горячее цинкование обеспечивает надёжную антикоррозионную защиту стальных элементов в условиях открытой атмосферы. Сравнительно небольшая масса упрощает транспортировку на удалённые объекты и снижает требования к монтажной технике, что важно при строительстве в районах со слаборазвитой инфраструктурой.

Типовой проект 7227тм-т2 применяется при проектировании распределительных сетей 35 кВ. Опора У35-4 — базовое и экономичное решение для двухцепных угловых участков в рамках данного проекта. Применение типового проекта 7227тм-т2 на двухцепных линиях позволяет снизить суммарный расход металла при строительстве за счёт оптимизированных конструктивных решений, сохраняя при этом все нормативные показатели надёжности и долговечности опоры.
