Опора У35-1

Для сетей регионального уровня напряжением 35 кВ типовой проект 3.407-68/73.8 (3078тм-т8) предусматривает ряд анкерно-угловых опор с различными конфигурациями. Опора У35-1 — базовое одноцепное исполнение этой серии без высотной надставки, предназначенное для установки на угловых и анкерных позициях линии. По сравнению с классом 330 кВ конструкция значительно компактнее, что соответствует меньшим габаритным расстояниям и расчётным нагрузкам.

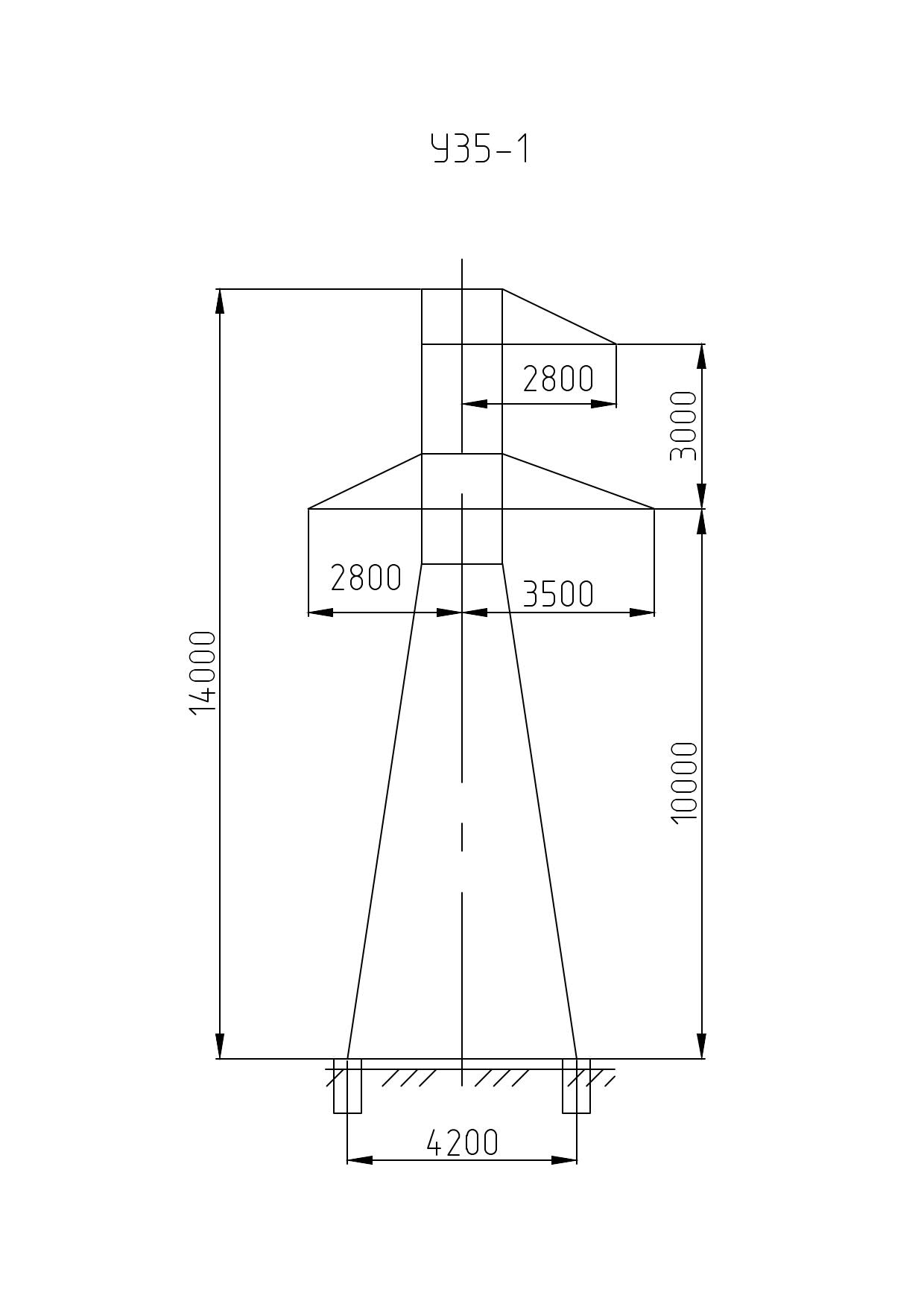

Общая высота опоры составляет 14 м, высота до уровня траверсы — 10 м. Ширина базы — 4,2 м. Компактные размеры делают У35-1 удобной в монтаже и транспортировке: вся конструкция перевозится стандартными транспортными средствами, а небольшая масса позволяет устанавливать её без использования тяжёлой крановой техники на большинстве типов рельефа.

Масса опоры без цинкового покрытия составляет 2 964 кг, с горячим цинкованием — 3 080 кг. Прирост 116 кг соответствует слою цинка на элементах данной конструкции. Горячее цинкование обеспечивает долгосрочную защиту от коррозии, что особенно важно для ВЛ, проходящих в сельскохозяйственных районах, вблизи водоёмов или в зонах с повышенной агрессивностью атмосферы.

В шифре У35-1 отсутствует символ «Т», что соответствует параметру «Тросостойка: Нет» — конструкция не предусматривает крепления грозозащитного троса. Это типичное решение для части линий 35 кВ, где грозозащита обеспечивается иными методами или не является обязательной по условиям трассы и требованиям нормативной документации.

Анкерно-угловое исполнение обеспечивает надёжное закрепление провода в натяжных гирляндах при любых допустимых углах поворота трассы. Расчётные режимы включают нормальный, монтажный и аварийный с учётом ветровых и гололёдных нагрузок, предусмотренных типовым проектом для класса напряжения 35 кВ. Болтовая сборка позволяет вести монтаж в полевых условиях. Болтовая сборка позволяет вести монтаж в полевых условиях без специального оборудования и существенно сокращает сроки возведения опоры на трассе.
