Анкерно-угловая стальная опора ВЛ 35 кВ, марка У35-1Т-ТС. Высота 17,95 м, масса 2908 кг.
Типовой проект и рабочие чертежи: 3.407-119.2 (9411тм-т2)
Опора У35-1Т-ТС предназначена для угловых и анкерных точек одноцепных воздушных линий 35 кВ. Буквосочетание «ТС» в обозначении относит конструкцию к серии типового проекта 3.407-119.2 (9411тм-т2), разработанного как оптимизированная альтернатива более раннему проекту 3.407-68/73.8. Уточнённые расчётные модели позволили снизить расход металла при сохранении нормативных показателей надёжности и несущей способности.
Высота опоры по оси составляет 17,95 м, траверса расположена на отметке 10 м. Эта высота соответствует стандартным требованиям к вертикальному габариту проводов на типовых пролётах ВЛ 35 кВ. Ширина базы — 4,168 м — обеспечивает устойчивость конструкции при нормативных сочетаниях ветровых и гололёдных нагрузок.
Опора оснащена тросостойкой для подвески грозозащитного троса в вершинной части ствола. Трос крепится через поддерживающий или натяжной зажим, формируя защитный угол над фазными проводами по всей длине трассы. Правильная геометрия грозозащиты снижает число перебоев электроснабжения от грозовых перенапряжений и уменьшает число аварийных отключений на линии.
В отличие от промежуточных опор с поддерживающими гирляндами, У35-1Т-ТС несёт натяжные гирлянды изоляторов, воспринимающие горизонтальное тяжение проводов при повороте трассы или на анкерных пролётах. При обрыве провода в соседнем пролёте анкерно-угловая опора удерживает натяжение, не допуская каскадного обрушения соседних промежуточных опор. Такое секционирование критично для надёжности распределительных сетей 35 кВ.
Масса опоры без горячего цинкования — 2799 кг, с цинкованием — 2908 кг. Горячее цинкование гарантирует защиту металлоконструкции от коррозии в течение всего расчётного срока службы линии. Типовой проект 9411тм-т2 применяется при проектировании и реконструкции распределительных сетей 35 кВ в различных климатических условиях. Установка опор серии 9411тм-т2 производится на стандартные столбчатые или свайные фундаменты в зависимости от несущей способности грунта. Применение унифицированных конструктивных решений упрощает материально-техническое обеспечение строительства и ремонта линий.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У35-1Т-ТС — анкерно-угловая, одноцепная, для воздушных линий электропередачи 35 кВ.

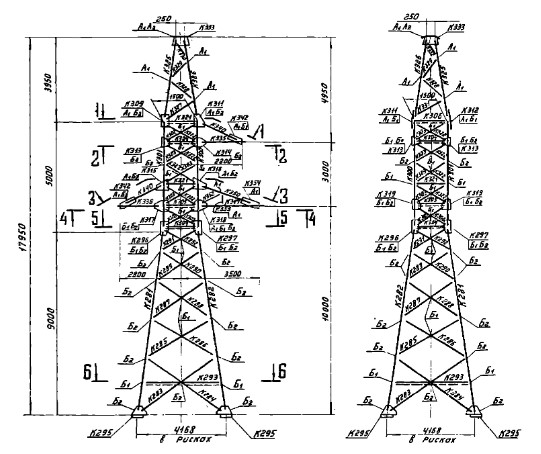

Полная высота — 17,95 м, отметка нижней траверсы — 10 м, размер основания — 4,168 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2799 кг без покрытия и 2908 кг с горячим цинкованием. На цинковый слой приходится 109 кг.
Опора У35-1Т-ТС выполняется по рабочим чертежам 3.407-119.2 (9411тм-т2). Возможно изготовление по индивидуальным чертежам КМД.
