Анкерно-угловая стальная опора ВЛ 35 кВ, марка У35-1Т-ТС+5. Высота 22,95 м, масса 4407 кг.

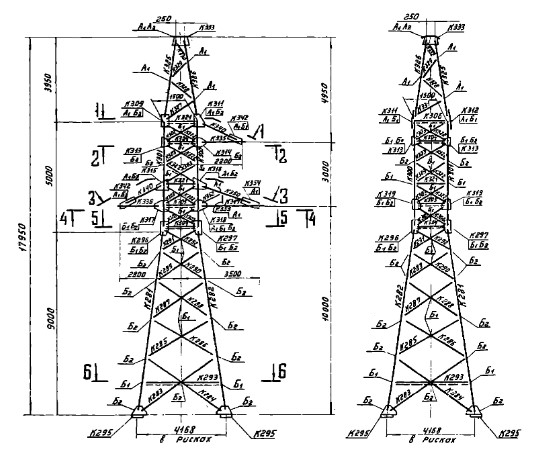

Типовой проект и рабочие чертежи: 3.407-119.2 (9411тм-т2)
Проектирование воздушных линий 35 кВ в районах с нормативным гололёдным отложением требует опор, рассчитанных на повышенные нагрузки от налипания льда. Опора У35-1Т-ТС+5 по типовому проекту 3.407-119.2 (9411тм-т2) охватывает диапазон гололёдных районов I–IV, что позволяет использовать её как в регионах с умеренным гололёдом, так и там, где интенсивное гололёдообразование является критическим расчётным воздействием при определении нагрузок на провода и трос.
Это одноцепная анкерно-угловая опора для ВЛ 35 кВ с надставкой +5: общая высота — 22,95 м, высота траверсы — 15 м. Надставка необходима при строительстве линий через поймы рек, в предгорных районах или при пересечении дорог, где нормы предписывают увеличенный вертикальный габарит. Одноцепная конфигурация подразумевает подвеску одного комплекта фазных проводов.
Тросостойка входит в конструктив опоры и обеспечивает подвеску грозозащитного троса над плоскостью фазных проводов. При значительной высоте ствола молниезащитный угол пересчитывается, и тросостойка позволяет формировать нужную геометрию грозозащиты без изменения основных несущих элементов конструкции.
Ширина базы составляет 5,668 м. Расчётные сочетания ветровых нагрузок с нагрузками от гололёдных отложений на провода и трос формируют значительный опрокидывающий момент, и именно такое основание обеспечивает нормативную устойчивость при заданных климатических условиях эксплуатации.
Масса опоры по чертежу КМ без горячего цинкования — 4241 кг, с цинкованием — 4407 кг. В районах с высокой влажностью и интенсивным гололёдом горячее цинкование особенно значимо: влага, проникающая под ледяные отложения при оттепели, не повреждает защищённую цинковым слоем сталь. Такое исполнение обеспечивает длительный срок службы опоры без требований к регулярной окраске. Натяжные гирлянды изоляторов на анкерно-угловой опоре воспринимают результирующее горизонтальное тяжение при любом угле поворота трассы в пределах расчётных параметров типового проекта. Установка опоры производится на фундаменты, рассчитанные с учётом совокупных нагрузок от провода, троса и ветра при гололёдных условиях.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У35-1Т-ТС+5 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 35 кВ.
Полная высота — 22,95 м, отметка нижней траверсы — 15 м, размер основания — 5,668 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 4241 кг без покрытия и 4407 кг с горячим цинкованием. На цинковый слой приходится 166 кг.
Опора У35-1Т-ТС+5 выполняется по рабочим чертежам 3.407-119.2 (9411тм-т2). Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
