Анкерно-угловая стальная опора ВЛ 35 кВ, марка У35-3+5. Высота 19 м, масса 2385 кг.
Типовой проект и рабочие чертежи: 7227тм-т2
Когда на угловых участках одноцепных ВЛ 35 кВ требуется увеличенный вертикальный габарит, применяется опора У35-3+5 — модификация базовой У35-3 с надставкой +5 м по типовому проекту 7227тм-т2. Общая высота составляет 19 м, траверса расположена на отметке 15 м. Дополнительные пять метров высоты позволяют соблюдать нормативные расстояния до земли или препятствий в местах пересечений с объектами различного назначения.
Ширина базы — 2,832 м — увеличена по сравнению с У35-3 (2,19 м), что необходимо для компенсации возросшего опрокидывающего момента от ветровых нагрузок на удлинённый ствол. Несмотря на надставку, база остаётся компактной в сравнении с аналогичными опорами других серий, что сохраняет преимущества проекта 7227тм-т2 при строительстве на стеснённых трассах.
Тросостойка не входит в конструктив данной модификации. Как анкерно-угловая, опора несёт натяжные гирлянды изоляторов, обеспечивающие надёжное закрепление провода при горизонтальном тяжении на углах поворота. Секционирование линии такими опорами ограничивает зону развития аварии при нештатных ситуациях и является обязательным условием надёжности ВЛ.
Масса по чертежу КМ без горячего цинкования — 2295 кг, с цинкованием — 2385 кг. Относительно небольшая масса при высоте 19 м — характеристика эффективности расчётных решений типового проекта 7227тм-т2. Горячее цинкование всех стальных элементов гарантирует долгосрочную антикоррозионную защиту без регулярного окрашивания в процессе эксплуатации линии.
Опора У35-3+5 применяется при новом строительстве и реконструкции одноцепных распределительных сетей 35 кВ, где повышенный вертикальный габарит является обязательным требованием для угловых участков трассы. Небольшая площадь фундаментов и малая масса конструкции облегчают работу в условиях ограниченного доступа тяжёлой техники. На участках пересечения ВЛ 35 кВ с автомобильными дорогами нормы требуют увеличенного вертикального габарита не менее семи метров от поверхности дороги. Применение У35-3+5 позволяет выполнить это требование без изменения длины пролёта пересечения.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У35-3+5 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 35 кВ.

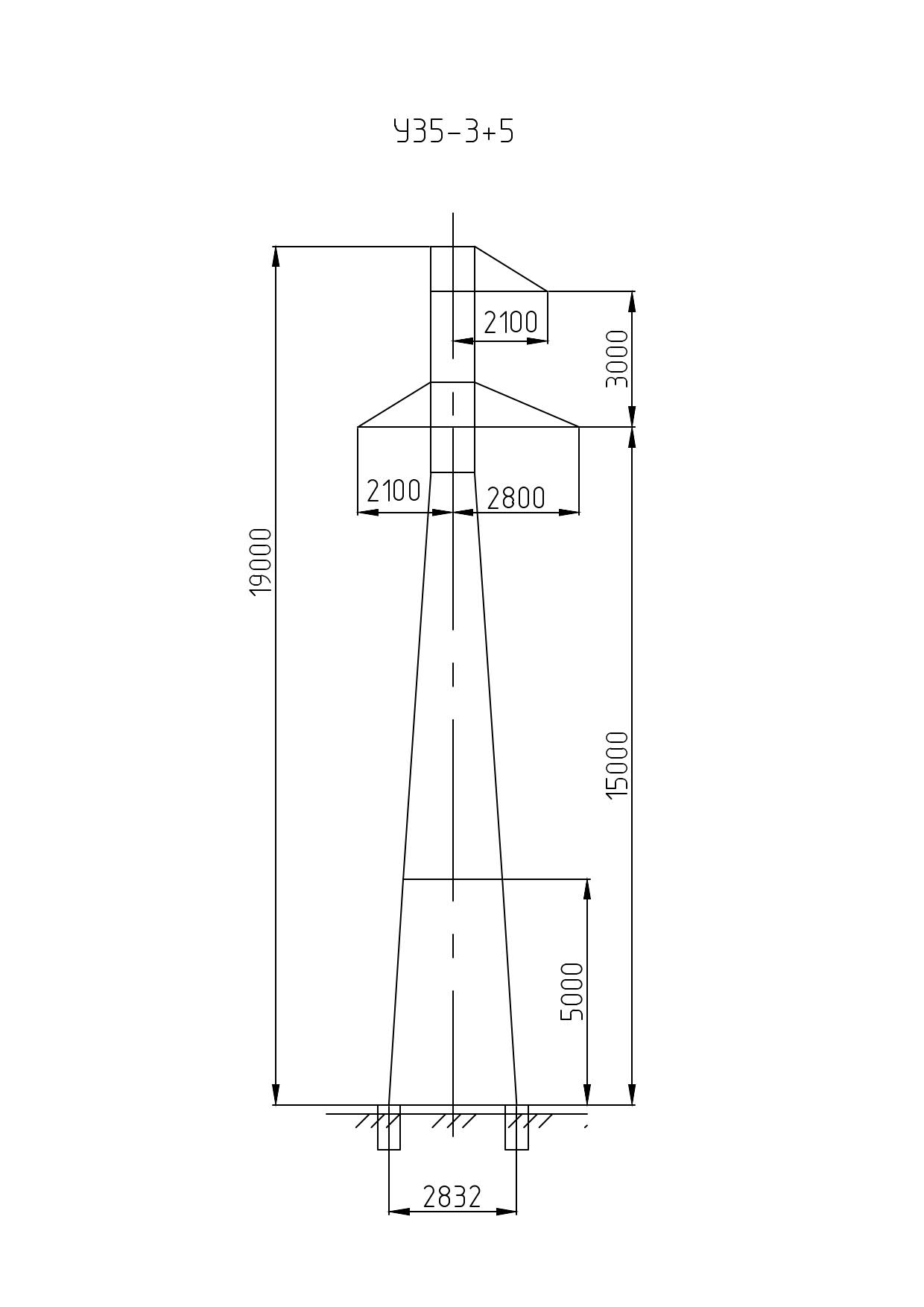

Полная высота — 19 м, отметка нижней траверсы — 15 м, размер основания — 2,832 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2295 кг без покрытия и 2385 кг с горячим цинкованием. На цинковый слой приходится 90 кг.
Опора У35-3+5 выполняется по рабочим чертежам 7227тм-т2. Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
