Анкерно-угловая стальная опора ВЛ 35 кВ, марка У35-3. Высота 14 м, масса 1700 кг.
Типовой проект и рабочие чертежи: 7227тм-т2
Ширина базы 2,19 м — одна из наименьших среди анкерно-угловых опор ВЛ 35 кВ. Такая компактность характерна для опоры У35-3, выполненной по типовому проекту 7227тм-т2. Небольшое основание определяет экономичность монтажа: уменьшенные объёмы земляных работ при устройстве фундаментов, компактные стойки, меньшая площадь сервитута. Это особенно важно на стеснённых трассах в застроенных территориях или на сельскохозяйственных угодьях, где минимизация отвода земли является обязательным требованием.
Общая высота конструкции — 14 м, траверса расположена на отметке 10 м. Минимальные высотные параметры серии соответствуют нормативному вертикальному габариту проводов над землёй при стандартных пролётах одноцепных ВЛ 35 кВ. Тросостойка не предусмотрена: молниезащита на этих участках не реализуется посредством грозозащитного троса.
Опора У35-3 относится к классу анкерно-угловых одноцепных для ВЛ 35 кВ. На угловых участках трассы натяжные гирлянды изоляторов воспринимают горизонтальную составляющую от тяжения провода при изменении направления линии. Анкерные опоры секционируют ВЛ, ограничивая зону поражения при обрыве провода или аварийном воздействии.
Масса по чертежу КМ без горячего цинкования — 1635 кг, с горячим цинкованием — 1700 кг. Небольшая масса существенно упрощает логистику: доставка в труднодоступные районы и монтаж возможны с применением лёгких кранов или методом вертолётной подвески в горных и болотистых местностях. Горячее цинкование обеспечивает надёжную защиту от коррозии при минимальном приросте массы конструкции.
Типовой проект 7227тм-т2 применяется для строительства и реконструкции одноцепных распределительных сетей 35 кВ. Компактная база и малая масса У35-3 делают её предпочтительным решением на угловых участках трасс в стеснённых условиях с ограниченными возможностями применения тяжёлой строительной техники. При строительстве в условиях ограниченного доступа техники применяется метод сборки опоры непосредственно на трассе с последующим подъёмом при помощи лёгких кранов-манипуляторов или методом падающей стрелы.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У35-3 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 35 кВ.

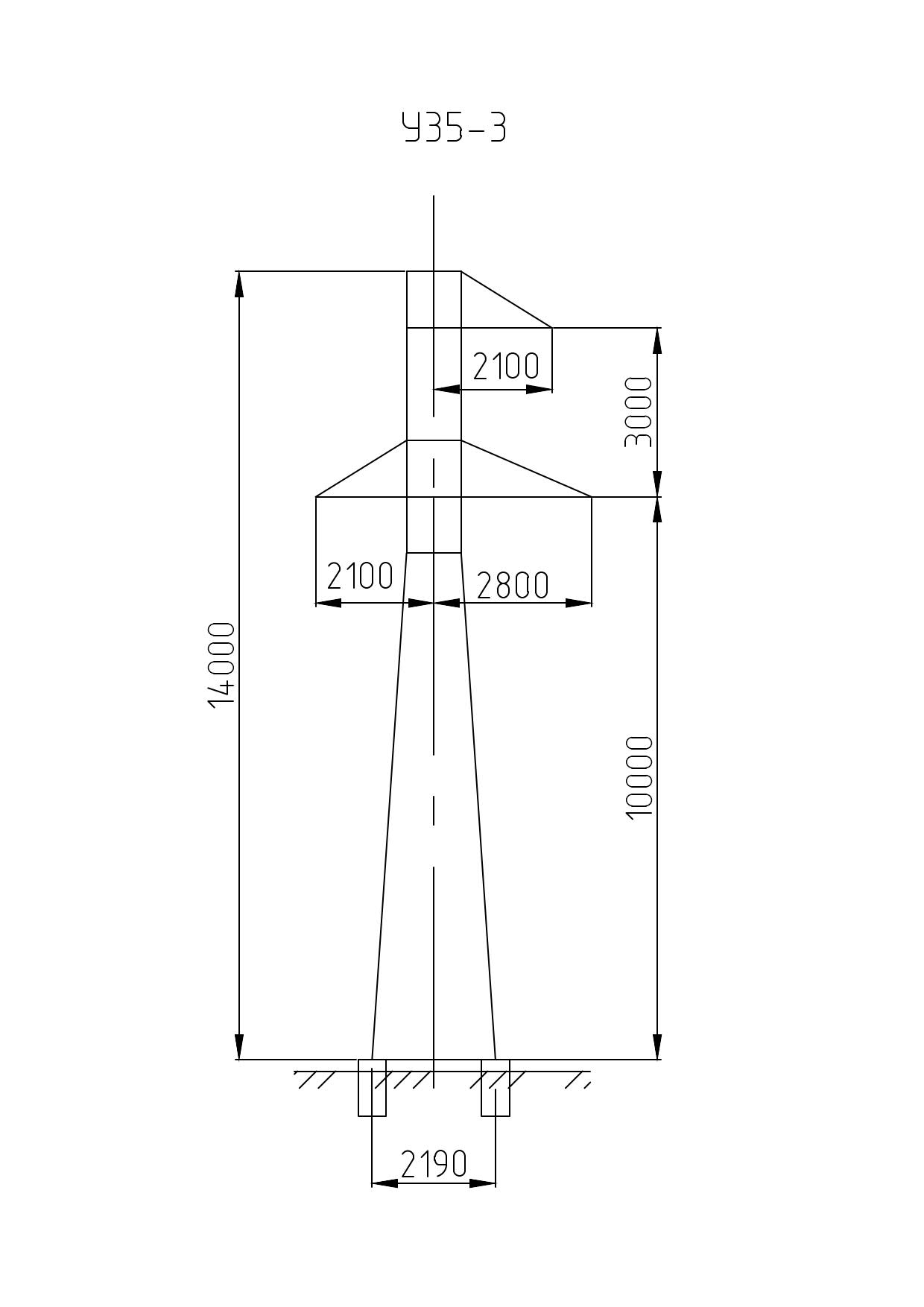

Полная высота — 14 м, отметка нижней траверсы — 10 м, размер основания — 2,19 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 1635 кг без покрытия и 1700 кг с горячим цинкованием. На цинковый слой приходится 65 кг.
Опора У35-3 выполняется по рабочим чертежам 7227тм-т2. Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
