Опора У35-2

Двухцепное исполнение — определяющая характеристика опоры У35-2. На одном стволе размещаются два независимых комплекта фазных проводов ВЛ 35 кВ, что позволяет повысить пропускную способность коридора при минимальной ширине полосы отвода. Такая схема применяется при параллельном ходе двух цепей от одного питающего центра или при двухцепном транзите по одной трассе — стандартное решение при застроенных территориях и ограниченных земельных ресурсах.

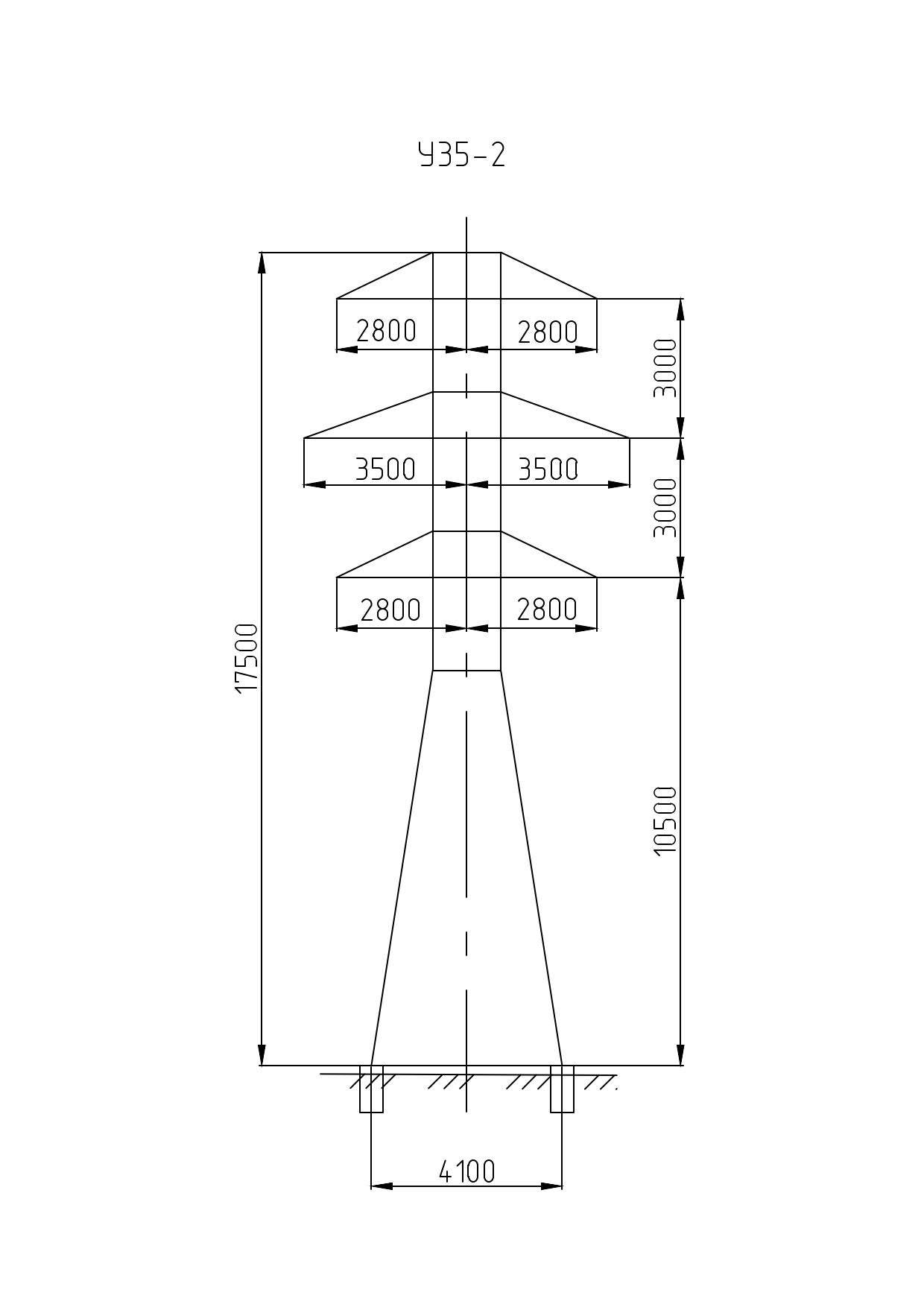

Опора выполнена по типовому проекту 3.407-68/73.8 (3078тм-т8). Общая высота — 17,5 м, траверса расположена на отметке 10,5 м. Ширина базы составляет 4,1 м. Конструкция не имеет тросостойки: грозозащитный трос в данной модификации не предусмотрен. Молниезащита линии в таких случаях обеспечивается иными проектными решениями либо не применяется ввиду низкой удельной плотности ударов молнии.

Анкерно-угловое назначение определяет место опоры У35-2 в схеме трассы. На угловых участках ВЛ результирующая сила тяжения проводов двух цепей действует в сторону от оси трассы, и опора через натяжные гирлянды изоляторов удерживает обе цепи. Нагрузки суммируются от обоих комплектов проводов, что объясняет повышенную массу конструкции в сравнении с одноцепными аналогами.

Масса опоры по чертежу КМ без горячего цинкования — 4831 кг, с горячим цинкованием — 5020 кг. Горячее цинкование обеспечивает долгосрочную защиту стальных элементов от коррозии. Для двухцепных опор на угловых участках целостность металлоконструкции критична: выход из строя одной опоры может привести к аварийному отключению обеих цепей.

Типовой проект 3.407-68/73.8 охватывает основные климатические условия. Опора У35-2 широко применяется при строительстве и реконструкции двухцепных распределительных сетей 35 кВ с анкерным секционированием трассы. При двухцепной компоновке оба комплекта проводов крепятся на независимых траверсах, что исключает взаимное влияние цепей при монтаже и обеспечивает нормируемые расстояния между ними. Двухцепные линии с анкерно-угловыми опорами типа У35-2 широко применяются при питании населённых пунктов и промышленных объектов от подстанций 35 кВ.
