Опора У330-5+9

При строительстве ВЛ 330 кВ в районах с переменным рельефом нередко возникает потребность в опорах промежуточной высоты между стандартными и максимальными надставными вариантами. Опора У330-5+9 с надставкой 9 м заполняет эту нишу в серии 3.407-120 (9293тм-т3): её общая высота 34,4 м обеспечивает заметно больший запас по габариту, чем версия «+5», но уступает предельной модификации «+14».

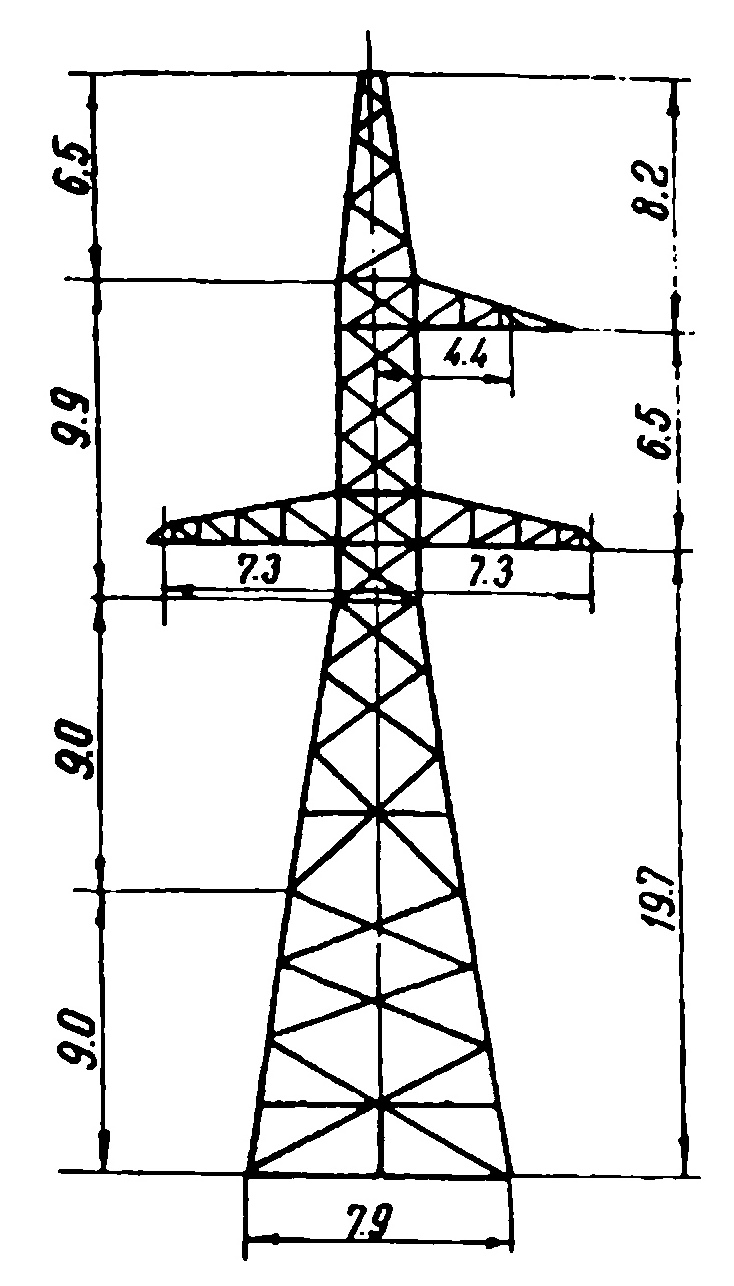

Высота траверсы составляет 19,7 м, ширина базы — 7,9 м. Соотношение этих параметров характерно для анкерно-угловых конструкций данного класса напряжения: увеличенное основание позволяет воспринимать горизонтальные составляющие тяжения провода и ветровых нагрузок без потери устойчивости при любом сочетании нормативных воздействий на конструкцию.

Масса конструкции без цинкового покрытия — 13 694 кг, с горячим цинкованием — 14 228 кг. Разница 534 кг — масса защитного слоя цинка. Горячее цинкование выполняется погружением собранных элементов в ванну с расплавленным цинком, что гарантирует равномерное покрытие в том числе внутренних поверхностей профилей и труднодоступных узлов соединений.

Опора У330-5+9 является одноцепной, то есть рассчитана на подвеску одной цепи проводов 330 кВ. Тип анкерно-угловая определяет конструктивные решения траверс: они выполнены под натяжные гирлянды изоляторов с жёстким закреплением провода. Это исключает продольное перемещение провода при аварийных нагрузках и обеспечивает стабильность положения линии на трассе.

Гибкость серии У330-5 позволяет сочетать в одной ВЛ несколько модификаций с разными надставками, следуя профилю трассы и соблюдая нормативные требования к стрелам провеса и габаритам. Все исполнения серии выпускаются по единому типовому проекту 9293тм-т3 с унифицированными деталями и болтовыми соединениями. Болтовые соединения и единая номенклатура деталей серии упрощают комплектацию и монтаж объекта. Унифицированные детали серии допускают совместное применение различных надставных модификаций на одной трассе.
