Опора У330-5+5

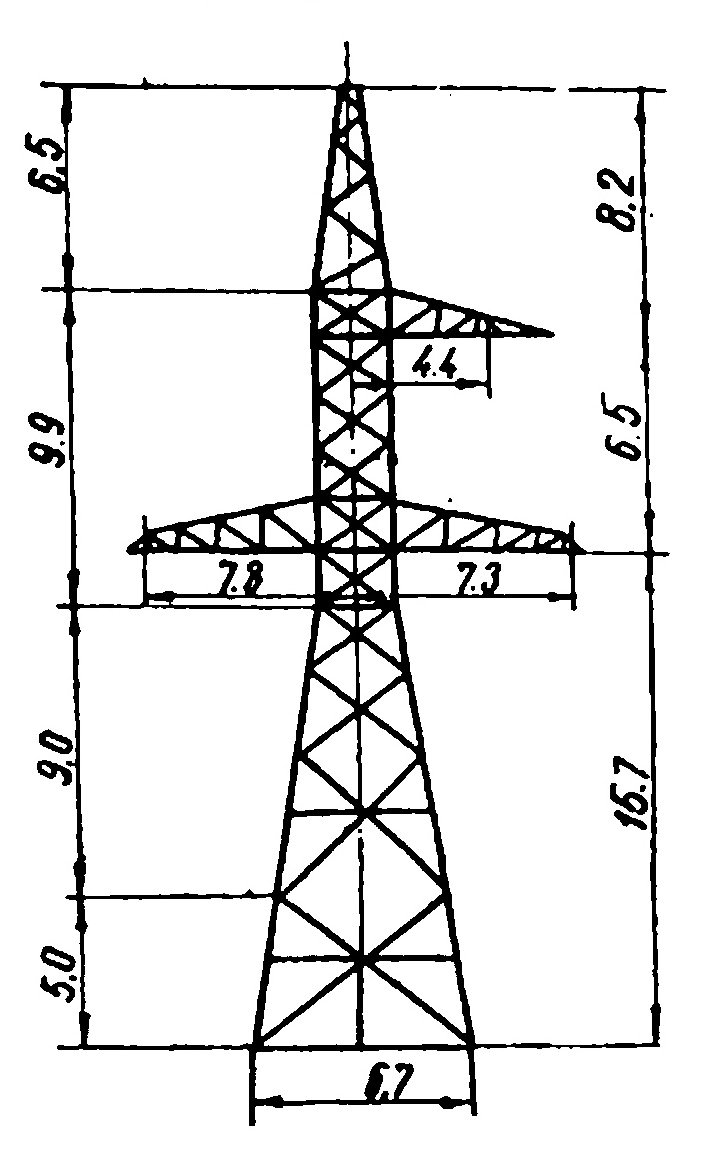

Первый шаг наращивания высоты в серии У330-5 — исполнение У330-5+5 с надставкой ствола 5 м. Общая высота составляет 30,4 м при высоте траверсы 15,7 м. Такое исполнение применяется на участках ВЛ 330 кВ, где рельеф или наличие пересекаемых объектов требуют увеличенного габарита провода над землёй по сравнению с базовым вариантом У330-5, но не требуют максимальных надставок серии.

Конструкция выполнена по типовому проекту 3.407-120 (9293тм-т3) как одноцепная анкерно-угловая стальная решётчатая башня. Ширина базы 6,7 м увеличена относительно базовой версии У330-5 (5,2 м) пропорционально высоте ствола. Данная модификация занимает промежуточное положение по металлоёмкости между базовым и средневысотным вариантами серии, обеспечивая оптимальное соотношение несущей способности и расхода металла.

Масса конструкции без горячего цинкования — 11 714 кг, с покрытием — 12 171 кг. Прирост 457 кг — масса цинкового слоя, обеспечивающего долгосрочную коррозионную стойкость в открытой атмосфере. Метод горячего цинкования применяется ко всем стальным элементам: поясам, решётке, траверсам и узловым фасонкам без исключений.

На угловых участках опора У330-5+5 воспринимает горизонтальную составляющую тяжений от обеих ветвей провода — именно это усилие является определяющим при выборе анкерно-угловой конструкции. В нормальном режиме результирующая направлена в сторону угла поворота трассы; в аварийном режиме конструкция рассчитана на одностороннее тяжение при обрыве провода на одном из смежных пролётов.

Поставка осуществляется поэлементно с заводской маркировкой, сборка — на болтах без применения сварки. В рамках проекта 9293тм-т3 опора У330-5+5 совместима по узлам сопряжения с соседними модификациями серии, что упрощает монтажные работы при смешанной расстановке опор по трассе. Совместная применимость с соседними модификациями серии упрощает монтажные работы при смешанной расстановке опор. Болтовой монтаж и унифицированные узлы упрощают смешанную расстановку опор на трассе.
