Опора У330-5+14

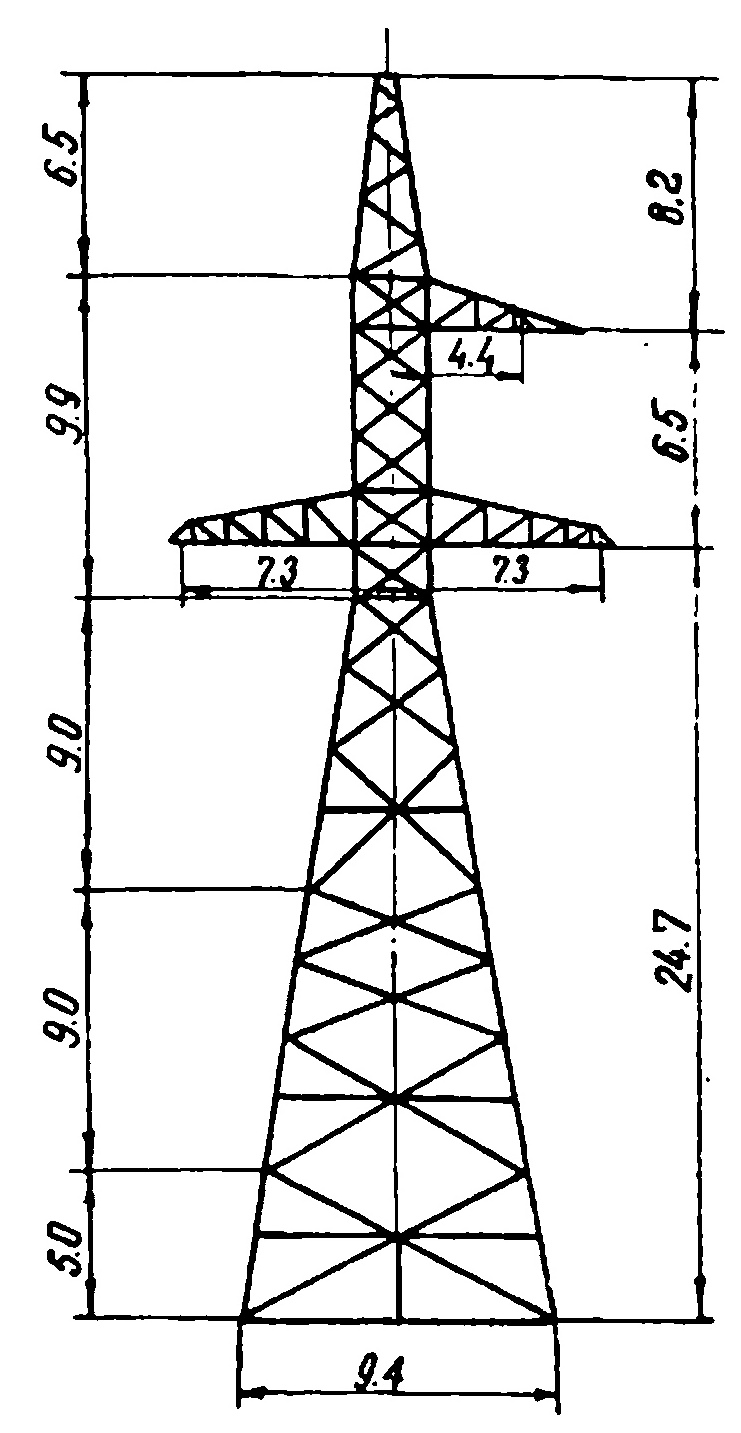

При высоте 39,4 м опора У330-5+14 является наиболее высокой модификацией в одноцепной ветви серии У330-5 по типовому проекту 3.407-120 (9293тм-т3). Надставка 14 м добавляется к стволу базовой опоры, обеспечивая достаточный габарит до проводов на пересечениях с дорогами, судоходными реками и другими объектами, где нормативный габарит требует значительного превышения высоты подвески проводов 330 кВ.

Высота до уровня нижней траверсы — 24,7 м. Это позволяет разместить нижний провод одноцепной подвески на значительном удалении от земли даже при максимальном допустимом провесе в длинном пролёте. Ширина базы 9,4 м обусловлена необходимостью устойчивости при большой высоте ствола и полном наборе угловых нагрузок от тяжения проводов при действии расчётного ветра.

Масса конструкции по чертежу КМ без цинкового покрытия составляет 17 436 кг, с горячим цинкованием — 18 116 кг. По сравнению с базовой версией У330-5 металлоёмкость возрастает почти вдвое — следствие значительно большей высоты ствола и увеличенных поперечных сечений поясов в нижних секциях. Горячее цинкование обеспечивает защиту от коррозии на весь расчётный срок службы без промежуточного перекрытия.

Опора предназначена для одноцепной подвески проводов 330 кВ на угловых и анкерных участках трассы. Тяжение проводов передаётся через натяжные гирлянды изоляторов на траверсы и далее на ствол. Расчёт выполнен на нормальный, аварийный и монтажный режимы с учётом нормативных климатических нагрузок по всем направлениям.

В сочетании с более низкими исполнениями серии опора У330-5+14 позволяет преодолевать сложные участки трассы без замены типа конструкции. Болтовая сборка обеспечивает монтаж в условиях ограниченного доступа тяжёлой техники, а поэлементная транспортировка упрощает доставку к месту установки. Поэлементная транспортировка упрощает доставку к месту установки в сложных условиях рельефа.
