Опора У330-5

Типовой проект 3.407-120 (9293тм-т3) объединяет семейство одно- и двухцепных анкерно-угловых опор для ВЛ 330 кВ. Опора У330-5 — базовое исполнение одноцепной ветви этой серии, предназначенное для установки на угловых и анкерных участках воздушных линий электропередачи данного класса напряжения. Отсутствие высотной надставки соответствует применению в зонах со стандартным рельефом и нормируемыми пролётами.

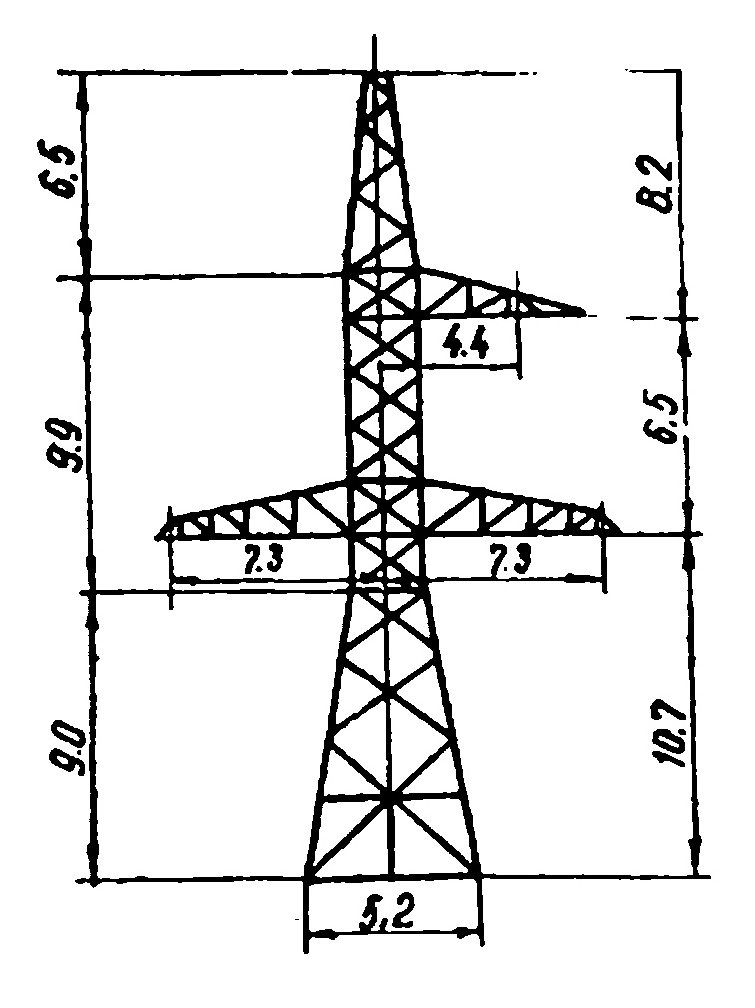

Общая высота конструкции составляет 25,4 м, высота до нижней траверсы — 10,7 м. Ширина базы 5,2 м — наименьшая среди модификаций с надставками в данной серии, что соответствует базовой высоте ствола. Компактная форма основания облегчает разбивку фундаментов на стеснённых участках трассы и сокращает объём земляных работ.

Масса конструкции без цинкового покрытия — 9 414 кг, с горячим цинкованием — 9 781 кг. Это наименьшая металлоёмкость в ряду одноцепных модификаций серии У330-5. Несмотря на относительно небольшую массу, опора полностью соответствует нормативным требованиям к анкерно-угловым конструкциям для класса напряжения 330 кВ по прочности, устойчивости и деформативности.

Анкерно-угловые опоры работают в условиях постоянного продольного тяжения от проводов, поэтому узлы крепления гирлянд изоляторов и сопряжения траверс со стволом конструктивно усилены по сравнению с промежуточными типами. В нормальном режиме опора У330-5 воспринимает горизонтальную равнодействующую тяжений обеих ветвей провода, а также нормативные ветровые нагрузки и вес гололёда.

В составе ВЛ 330 кВ опора У330-5 применяется совместно с модификациями У330-5+5, У330-5+9 и У330-5+14, что позволяет гибко расставлять анкерно-угловые опоры по профилю трассы в рамках единого типового проекта. Унификация элементов ствола снижает номенклатуру поставки, упрощает монтажные работы и логистику на объекте строительства. Унификация элементов снижает номенклатуру поставки, упрощает монтажные работы и логистику. Все версии серии выпускаются по единому типовому проекту 9293тм-т3, что обеспечивает полную совместимость монтажных узлов.
