Анкерно-угловая стальная опора ВЛ 330 кВ, марка У330-1. Высота 27 м, масса 13658 кг.
Типовой проект и рабочие чертежи: 3.407-100 (3080тм-т9)
Одноцепная анкерно-угловая опора У330-1 разработана в рамках типового проекта 3.407-100 (3080тм-т9) для воздушных линий электропередачи класса 330 кВ. Базовое исполнение серии применяется на поворотах трассы и в анкерных точках деления ВЛ на независимые секции. Анкерно-угловые опоры данного класса воспринимают разнонаправленные тяговые усилия от натяжения проводов и служат механическими ограничителями при аварийном обрыве в соседних пролётах.
Общая высота конструкции — 27 м при высоте траверсы 10,7 м. Ширина базы составляет 6,24 м. Соотношение высоты и ширины основания обеспечивает нормативные показатели устойчивости при расчётных нагрузках, регламентированных для данного класса напряжения. Конструктив опоры основан на четырёхногой решётчатой стойке с болтовыми соединениями всех элементов, обеспечивающими монтажную технологичность в полевых условиях.
Масса без антикоррозионного покрытия — 13 145 кг, с горячим цинкованием — 13 658 кг. Горячее цинкование наносится методом погружения в расплав цинка и образует прочно сцепленный с основным металлом антикоррозионный слой, рассчитанный на длительную работу в открытой атмосфере. Прирост массы за счёт цинка — 513 кг.
Опора У330-1 является базовой в линейке серии, включающей надставные версии с прибавками 5, 9 и 14 м. При необходимости увеличить нижний габарит провода без изменения класса напряжения применяются надставные исполнения У330-1+5, У330-1+9, У330-1+14. Выбор надставки определяется расчётом профиля подвески на конкретном пересечении.
Анкерно-угловая опора У330-1 ЛЭП 330 кВ по типовому проекту 3.407-100 широко применяется в проектах магистральных электрических сетей. Стандартизованные параметры упрощают проектирование, изготовление, монтаж и техническое обслуживание воздушных линий на всём протяжении эксплуатационного периода.
Серийное производство металлоконструкций по типовому проекту 3.407-100 обеспечивает стабильность геометрических параметров и массы при комплектных поставках для строительства ВЛ 330 кВ. Применение типовых фундаментных решений и унифицированных соединительных элементов снижает трудоёмкость монтажа и исключает необходимость индивидуальной подгонки деталей на трассе.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У330-1 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 330 кВ.

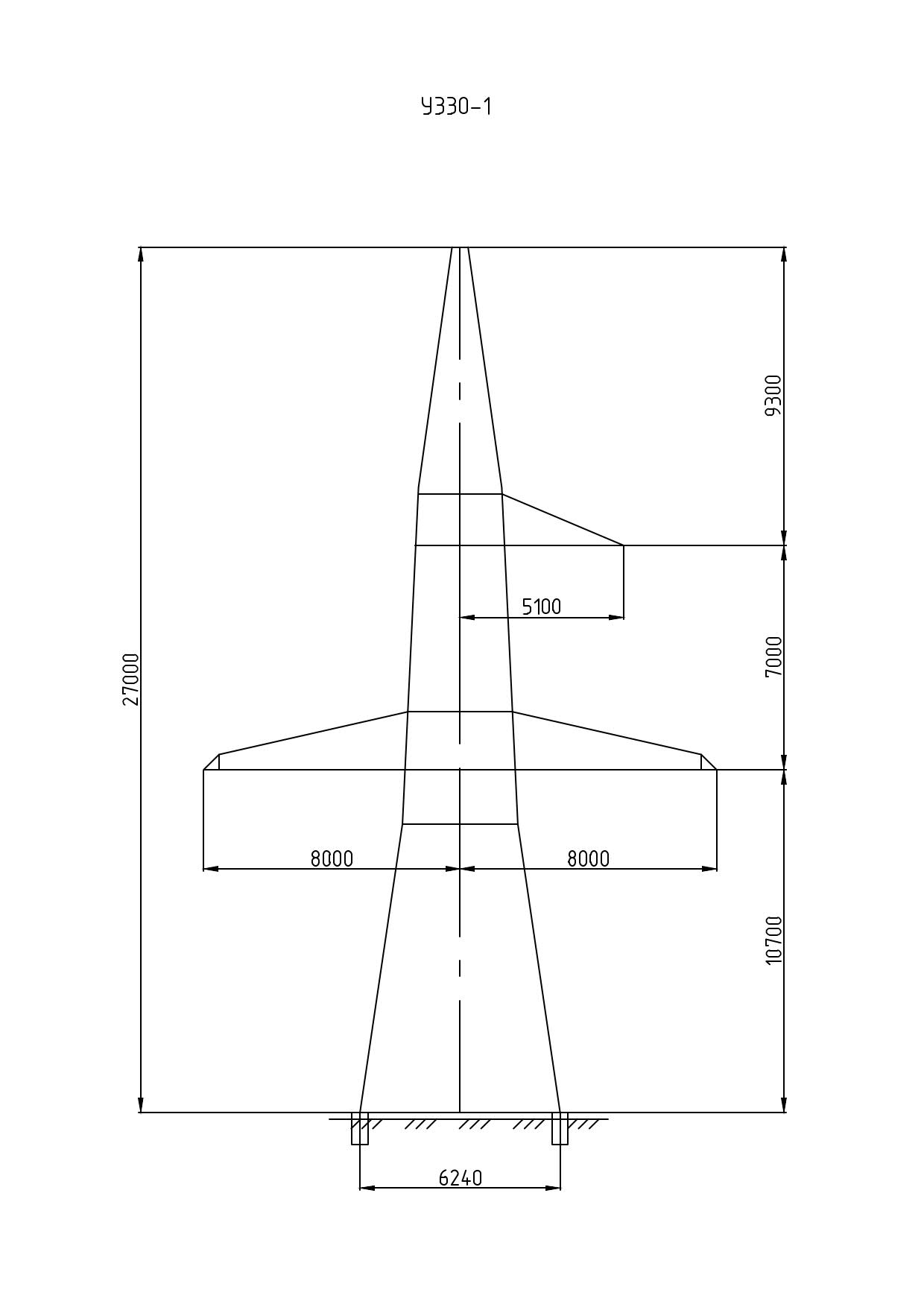

Полная высота — 27 м, отметка нижней траверсы — 10,7 м, размер основания — 6,24 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 13145 кг без покрытия и 13658 кг с горячим цинкованием. На цинковый слой приходится 513 кг.
Опора У330-1 выполняется по рабочим чертежам 3.407-100 (3080тм-т9). Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
