Анкерно-угловая стальная опора ВЛ 330 кВ, марка У330-1+9. Высота 36 м, масса 19790 кг.
Типовой проект и рабочие чертежи: 3.407-100 (3080тм-т9)
Опора У330-1+9 занимает промежуточное место в линейке серии У330-1 между надставными версиями +5 и +14: надставка 9 м увеличивает общую высоту с базовых 27 м до 36 м. Одноцепная анкерно-угловая конструкция разработана для ВЛ 330 кВ по типовому проекту 3.407-100 (3080тм-т9) и применяется на поворотах трассы и в анкерных точках, где необходим повышенный подъём проводов над объектами пересечения.
Высота траверсы — 19,7 м, ширина базы — 8,94 м. Ширина основания существенно превышает базовый показатель серии (6,24 м), что отражает требования к устойчивости при более высоком центре приложения нагрузок от тяжения проводов. Конструкция решётчатого типа с болтовыми соединениями обеспечивает монтажную технологичность и возможность секционной перевозки на объект строительства.
Масса металлоконструкции без антикоррозионного покрытия — 19 047 кг. С горячим цинкованием масса составляет 19 790 кг. Горячее цинкование обеспечивает катодную защиту основного металла даже в местах механических повреждений покрытия благодаря электрохимическим свойствам цинка по отношению к стали — цинк разрушается преимущественно в зоне повреждения, защищая сталь от очаговой коррозии.
Анкерно-угловая опора У330-1+9 ЛЭП 330 кВ применяется в проектах воздушных линий, где необходимо обеспечить нормативный габарит при пересечении объектов, не требующих максимально высокого варианта У330-1+14. Типовой проект 3.407-100 объединяет варианты У330-1, У330-1+9 и У330-1+14 в единую серию с общими конструктивными принципами.
При выборе надставной версии ориентируются на высоту пересекаемого объекта, нормативные требования к вертикальному расстоянию от провода и условия рельефа в зоне перехода воздушной линии.
Совместное применение опор У330-1, У330-1+9 и У330-1+14 в составе одного участка трассы позволяет ступенчато набрать требуемую высоту подвеса без отклонения от типового проекта 3.407-100. Такой подход применяется при проектировании переходов в условиях пологого берегового рельефа, где нарастание высоты происходит на нескольких смежных пролётах.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У330-1+9 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 330 кВ.

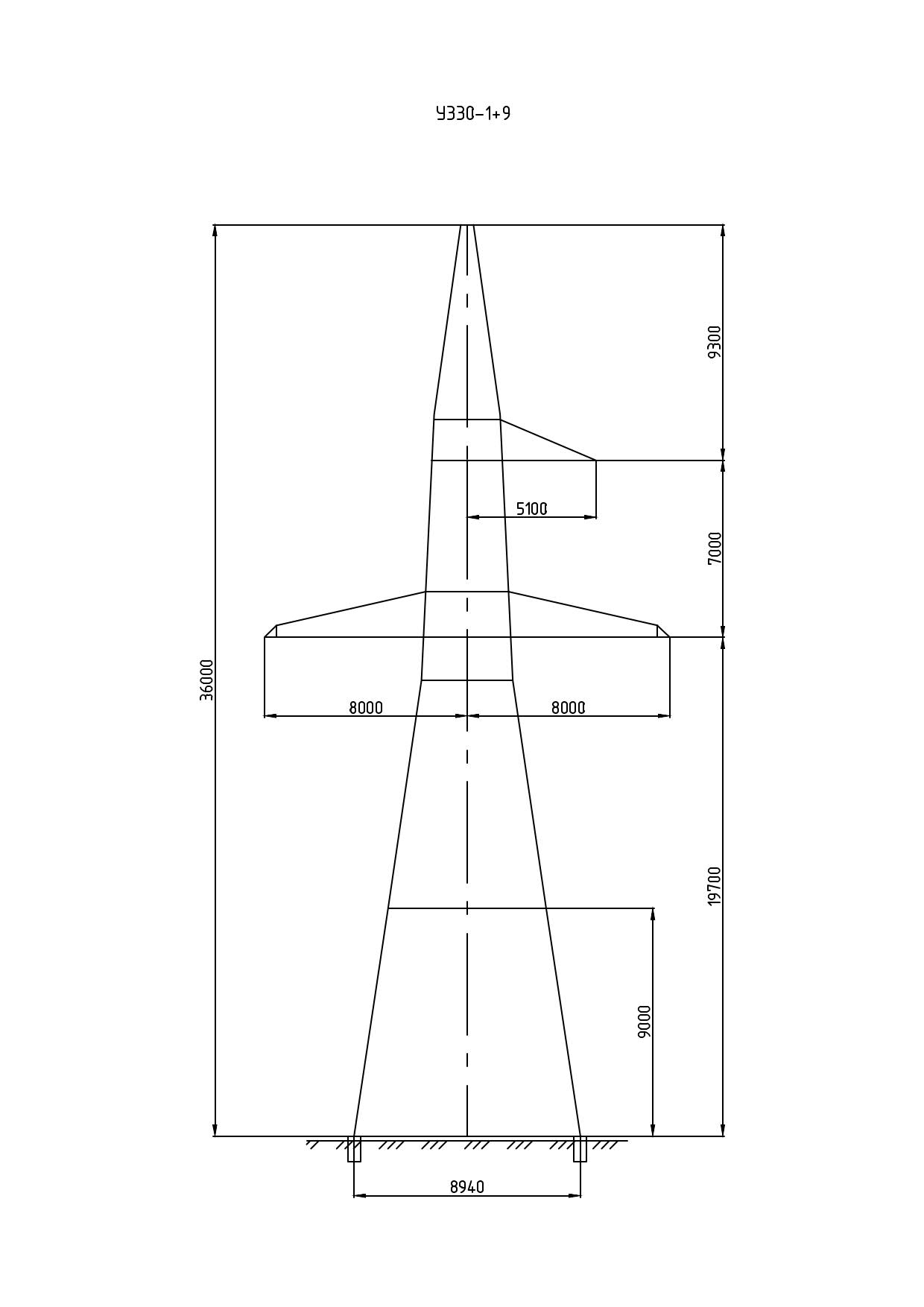

Полная высота — 36 м, отметка нижней траверсы — 19,7 м, размер основания — 8,94 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 19047 кг без покрытия и 19790 кг с горячим цинкованием. На цинковый слой приходится 743 кг.
Опора У330-1+9 выполняется по рабочим чертежам 3.407-100 (3080тм-т9). Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
