Анкерно-угловая стальная опора ВЛ 330 кВ, марка У330-1+5. Высота 32 м, масса 16549 кг.
Типовой проект и рабочие чертежи: 9253тм-1
Под типовой проект 9253тм-1 разработана одноцепная анкерно-угловая опора У330-1+5 для воздушных линий класса 330 кВ. Это исполнение с надставкой 5 м относительно базовой конструкции серии обеспечивает умеренное увеличение высоты подвеса без кардинального роста металлоёмкости. Применяется в поворотных и анкерных точках трассы, где требуется повышенный нижний габарит провода над земной поверхностью.
Общая высота У330-1+5 — 32 м, высота траверсы — 15,7 м. Ширина базы составляет 7,74 м. По сравнению с базовой версией серии У330-1 (h=27 м, база 6,24 м) надставная версия демонстрирует пропорциональный рост ширины основания, необходимый для сохранения нормативных показателей устойчивости к опрокидывающим нагрузкам при увеличенной высоте подвеса. Конструкция болтового соединения всех элементов упрощает монтаж и демонтаж.
Масса металлоконструкции без цинкового покрытия — 15 928 кг, с горячим цинкованием — 16 549 кг. Прирост массы за счёт цинкования составляет 621 кг. Горячее цинкование наносится погружением в ванну с расплавом цинка, что обеспечивает сцепление покрытия на молекулярном уровне и гарантирует долговечность защиты в атмосферных условиях эксплуатации ВЛ.
Опора У330-1+5 ЛЭП 330 кВ входит в состав линий, запроектированных по типовому проекту 9253тм-1, что отличает её от вариантов У330-1+9 и У330-1+14, выполненных по проекту 3.407-100. Этот факт необходимо учитывать при комплектации проектной документации и при заказе металлоконструкций на изготовление.
Опора воспринимает горизонтальное тяжение проводов от угла поворота трассы и вертикальные нагрузки от веса проводов и гололёдных отложений. Анкерно-угловое положение обеспечивает секционирование линии и ограничивает зону распространения аварии при обрыве проводов.
Совокупность параметров — высота траверсы 15,7 м, ширина базы 7,74 м и надставка 5 м — обеспечивает оптимальное сочетание подвеса и металлоёмкости для умеренных переходов на трассах одноцепных ВЛ 330 кВ. Принадлежность к типовому проекту 9253тм-1 необходимо учитывать при совместном применении с версиями +9 и +14, выполненными по проекту 3.407-100.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У330-1+5 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 330 кВ.

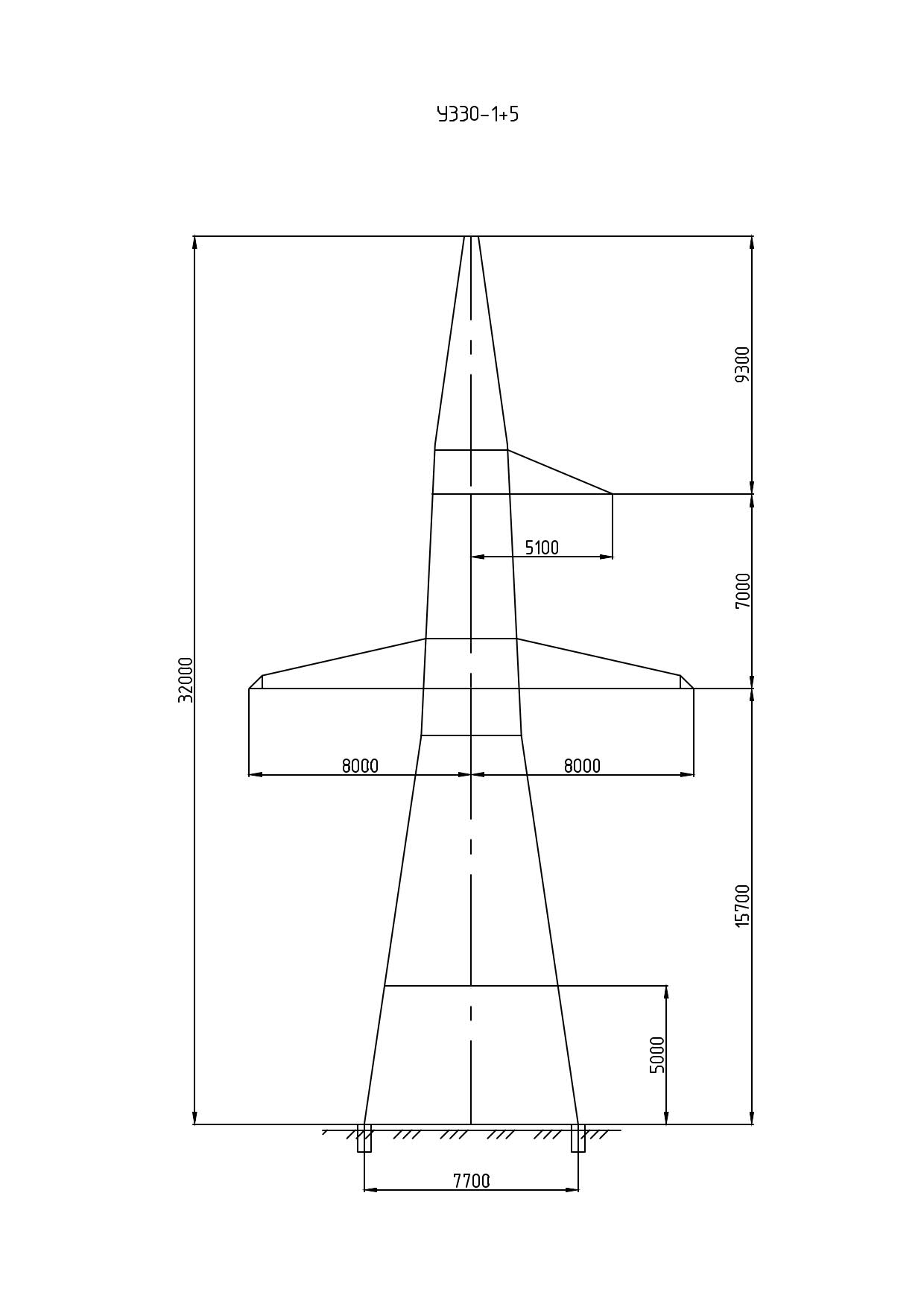

Полная высота — 32 м, отметка нижней траверсы — 15,7 м, размер основания — 7,74 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 15928 кг без покрытия и 16549 кг с горячим цинкованием. На цинковый слой приходится 621 кг.
Опора У330-1+5 выполняется по рабочим чертежам 9253тм-1. Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
