Опора У330-2Т+9

Высота 43,8 м и одноцепная схема — определяющие характеристики анкерно-угловой опоры ЛЭП У330-2Т+9 для линий 330 кВ. Разработанная в рамках типового проекта 3.407-100 (3080тм-т9), эта модификация занимает промежуточное положение по высоте в линейке серии «2Т» между вариантами +5 и +14.

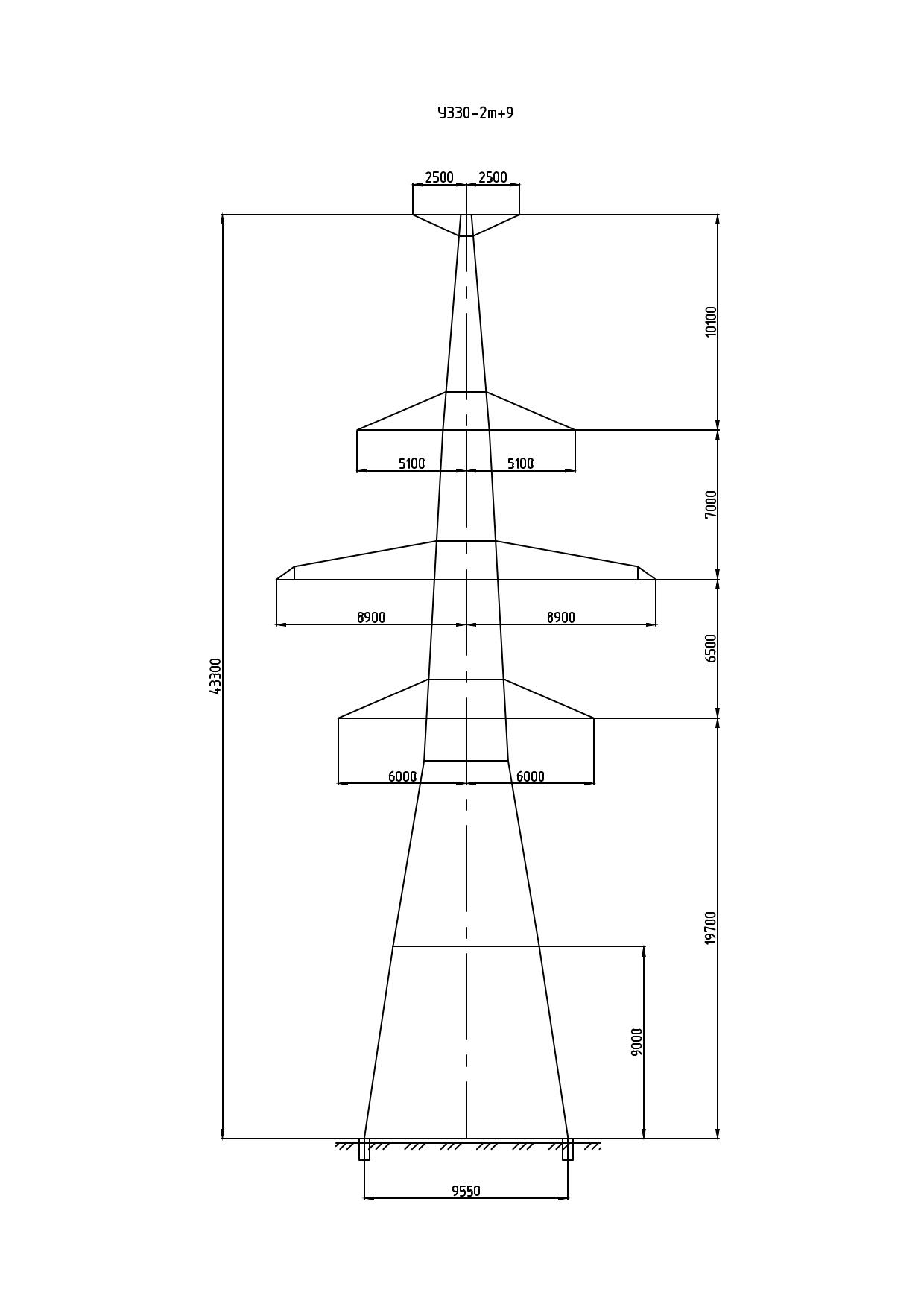

Высота траверсы — 19,7 м, ширина основания — 9,55 м. Увеличенная ширина базы по сравнению с вариантом +5 обусловлена возрастающим опрокидывающим моментом при большей высоте ствола. Масса металлоконструкции без цинка — 31 700 кг, с горячим цинкованием — 32 940 кг. Разница в 1 240 кг — стандартная величина для опор данного класса при полноценном нанесении горячего цинкового покрытия.

На угловых участках ВЛ 330 кВ опора У330-2Т+9 воспринимает суммарное горизонтальное тяжение обеих смежных гирлянд, направленное внутрь угла поворота. При аварийном обрыве провода возникает одностороннее тяжение, не допускающее каскадного падения смежных секций линии. Ограничение зоны разрушения — ключевая роль анкерных опор в составе ВЛ высокого напряжения.

Одноцепная конструкция проще в монтаже по сравнению с двухцепной и менее восприимчива к несимметричным нагрузкам по фазам. Для одноцепных ВЛ 330 кВ это стандартная схема, обеспечивающая оптимальное соотношение несущей способности и расхода металла при заданных условиях.

Горячее цинкование гарантирует долгосрочную защиту от коррозии в условиях переменной влажности и атмосферных воздействий. Применение типового проекта 3.407-100 исключает необходимость в индивидуальной разработке конструкции и позволяет использовать унифицированные технологические карты монтажа, ускоряя строительство и снижая инженерные риски.

Унификация У330-2Т+9 со смежными модификациями серии в рамках типового проекта 3.407-100 позволяет использовать единые монтажные технологии и типовые фундаментные решения. При чередовании опор различной высоты на одном участке линии это снижает трудоёмкость и сокращает количество типоразмеров применяемых монтажных элементов.
