Опора У330-2

Двухцепное исполнение анкерно-угловой опоры У330-2 принципиально отличает её от одноцепных вариантов серии: конструкция рассчитана на подвеску двух независимых цепей ВЛ 330 кВ на общей стойке. Это позволяет удвоить пропускную способность коридора линии при одновременном сокращении занимаемой площади охранной зоны по сравнению с двумя параллельными одноцепными трассами. Опора разработана по типовому проекту 3.407-100 (3080тм-т9).

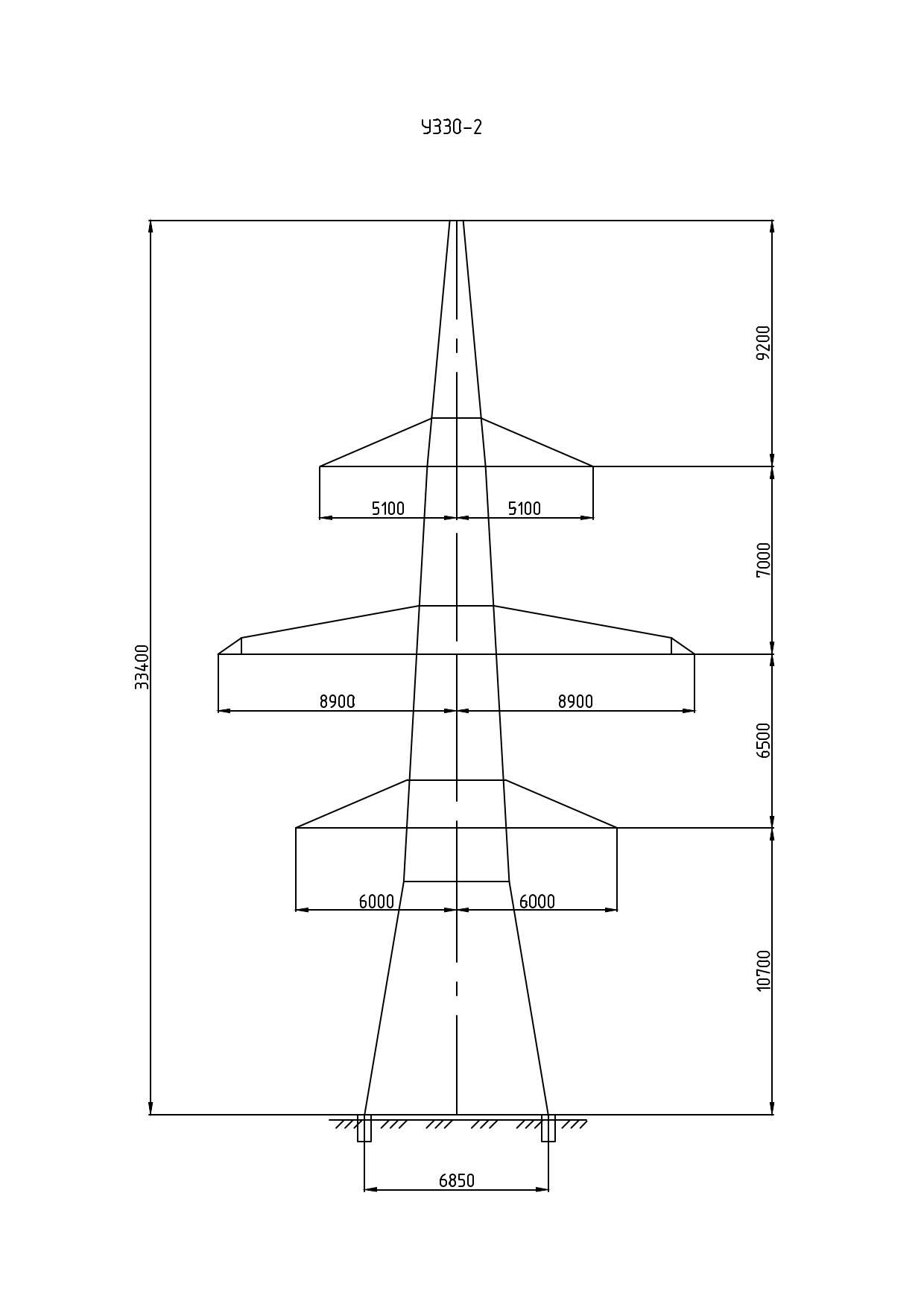

Общая высота У330-2 — 33,4 м при высоте траверсы 10,7 м. Ширина базы — 6,85 м. Провода — АСО 300 и АСО 400 по ГОСТ 839-80, грозозащитный трос — ТК 11 по ГОСТ 3063-66. Опора рассчитана на ветровой район III и районы по гололёду I–IV, что охватывает умеренные и повышенные климатические нагрузки, типичные для основных регионов строительства магистральных ВЛ 330 кВ в России.

Масса металлоконструкции без цинкования — 22 972 кг, с горячим цинкованием — 23 870 кг. Горячее цинкование обеспечивает долгосрочную антикоррозионную защиту. Повышенная масса по сравнению с одноцепными вариантами серии обусловлена усиленной конструкцией стойки, воспринимающей нагрузки от двух цепей одновременно.

Анкерно-угловая двухцепная опора У330-2 ЛЭП 330 кВ применяется в поворотных и анкерных точках двухцепных магистральных линий. Конструкция воспринимает суммарное тяжение четырёх групп проводов и обеспечивает механическое секционирование, критически важное для ограничения зоны распространения аварии при обрыве проводов в соседнем пролёте.

При проектировании двухцепных анкерно-угловых секций ВЛ 330 кВ опора У330-2 комплектуется с надставной версией У330-2+14 — для позиций с максимальным требуемым подъёмом двух цепей над пересекаемыми объектами.

Двухцепные анкерно-угловые опоры У330-2 применяются в узловых точках линии, где одновременно необходим поворот трассы и обеспечение независимости двух цепей. Сохранение работоспособности второй цепи при аварийном обрыве провода на первой является ключевым эксплуатационным преимуществом двухцепной компоновки на ВЛ 330 кВ.
