Опора У330-2Т+5

На анкерных и угловых участках одноцепных ВЛ 330 кВ с умеренно повышенным требованием к вертикальному габариту применяется опора У330-2Т+5 по типовому проекту 3.407-100 (3080тм-т9). Надставка 5 м над базовым исполнением серии «2Т» обеспечивает дополнительный запас по расстоянию от нижней фазы до поверхности земли на участках, где рельеф не позволяет применить более низкую модификацию.

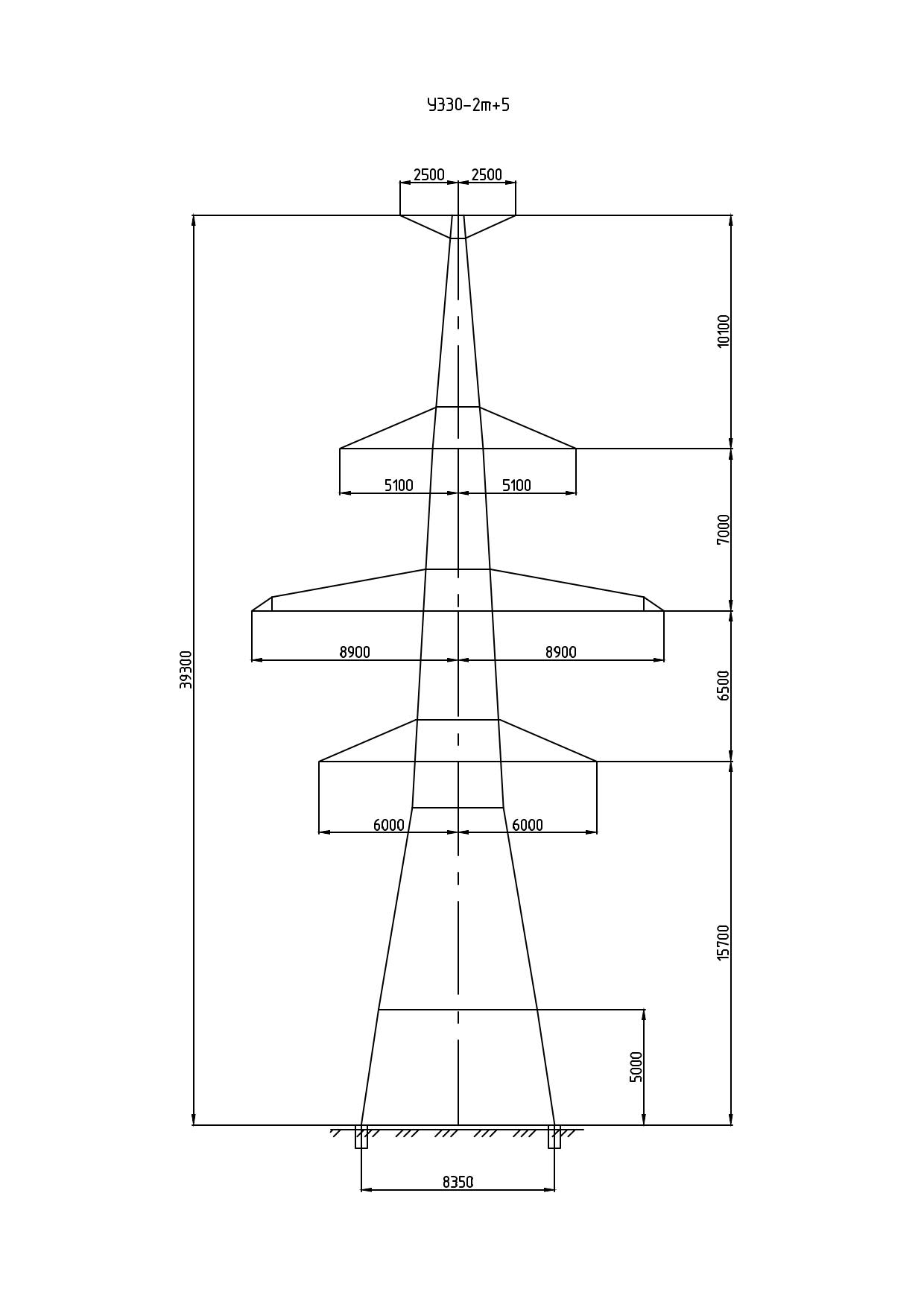

Общая высота конструкции — 39,8 м, высота траверсы — 15,7 м, ширина основания — 8,35 м. Увеличение ширины базы относительно базовой модификации У330-2Т обусловлено возросшим изгибающим моментом. Соотношение высоты и ширины основания обеспечивает нормативную устойчивость при действии ветровых нагрузок и тяжения проводов в рабочем и аварийном режимах.

Масса по чертежу КМ без горячего цинкования — 28 450 кг, с цинком — 29 558 кг. Горячее цинкование — основная мера защиты металла от коррозии в условиях открытой эксплуатации на протяжении нескольких десятилетий. Оцинкованные конструкции не требуют регулярного восстановления покрытия и сохраняют несущую способность на протяжении всего нормативного срока службы.

Одноцепная схема определяет распределение нагрузок на траверсы: нет несимметрии по цепям, конструкция рассчитана только на один комплект фазных проводов. При этом анкерно-угловое назначение требует расчётного восприятия горизонтального тяжения и аварийного одностороннего усилия при обрыве проводника.

Применение У330-2Т+5 наиболее целесообразно там, где базовая модификация не обеспечивает нормативный вертикальный габарит, а надставки +9 или +14 являются избыточными. Оптимальный подбор высотной модификации позволяет снизить расход металла и упростить фундаментные решения.

Унификация опоры У330-2Т+5 со смежными модификациями серии «2Т» — базовой, +9 и +14 — позволяет применять единые монтажные технологии и типовые фундаментные решения в рамках типового проекта 3.407-100. При строительстве участков с переменным рельефом это существенно снижает трудоёмкость и организационные затраты.
