Анкерно-угловая стальная опора ВЛ 330 кВ, марка У330-2+14. Высота 47,4 м, масса 38910 кг.
Типовой проект и рабочие чертежи: 3.407-100 (3080тм-т9)
Наибольшая по высоте и металлоёмкости среди опор настоящей серии — двухцепная анкерно-угловая опора У330-2+14 для ВЛ 330 кВ. Надставка 14 м увеличивает общую высоту с базовых 33,4 м (У330-2) до 47,4 м. Конструкция разработана по типовому проекту 3.407-100 (3080тм-т9) и применяется на переходах через крупные водные объекты, инженерные сооружения и другие препятствия, где требуется максимальная высота подвеса двух цепей ВЛ 330 кВ одновременно.
Отличительная особенность данного исполнения — наличие тросостойки. Тросостойка обеспечивает грозозащиту в зоне повышенного подъёма провода и исключает нарушение нормативного угла защитного экранирования при значительной высоте опоры. Грозозащитный трос — ТК 11 (ГОСТ 3063-66), провода — АСО 300 и АСО 400 по ГОСТ 839-80.
Высота траверсы — 24,7 м, ширина базы — 11 м. Ширина основания 11 м обеспечивает нормативную устойчивость конструкции при суммарных нагрузках от тяжения четырёх групп проводов двух цепей, ветрового давления на конструкцию высотой 47,4 м и гололёдных отложениях на проводах в районах I–IV. Ветровой расчётный район — III. Монтаж выполняется поэтапно с применением крановой техники или вертолётных методов.
Масса металлоконструкции без антикоррозионного покрытия — 37 446 кг, с горячим цинкованием — 38 910 кг. Прирост 1 464 кг обусловлен значительной суммарной площадью поверхности всех решётчатых элементов 47-метровой двухцепной конструкции. Горячее цинкование обеспечивает сплошное металлическое покрытие, устойчивое к интенсивным атмосферным воздействиям на переходах через водные объекты.
Опора У330-2+14 ЛЭП 330 кВ используется в составе комплектов опор крупных переходов, формируя максимально высокую точку профиля подвески двухцепной воздушной линии с соблюдением всех нормативных требований к вертикальным габаритам.
Тросостойка, входящая в состав У330-2+14, обязательна для обеспечения нормативного угла защитного экранирования на двухцепных опорах высотой свыше 40 м. Её применение регламентировано ПУЭ и подтверждается расчётом молниезащиты трассы. Конструкция тросостойки выполнена в единой системе с основным решётчатым стволом опоры и не требует отдельного фундамента.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У330-2+14 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 330 кВ.

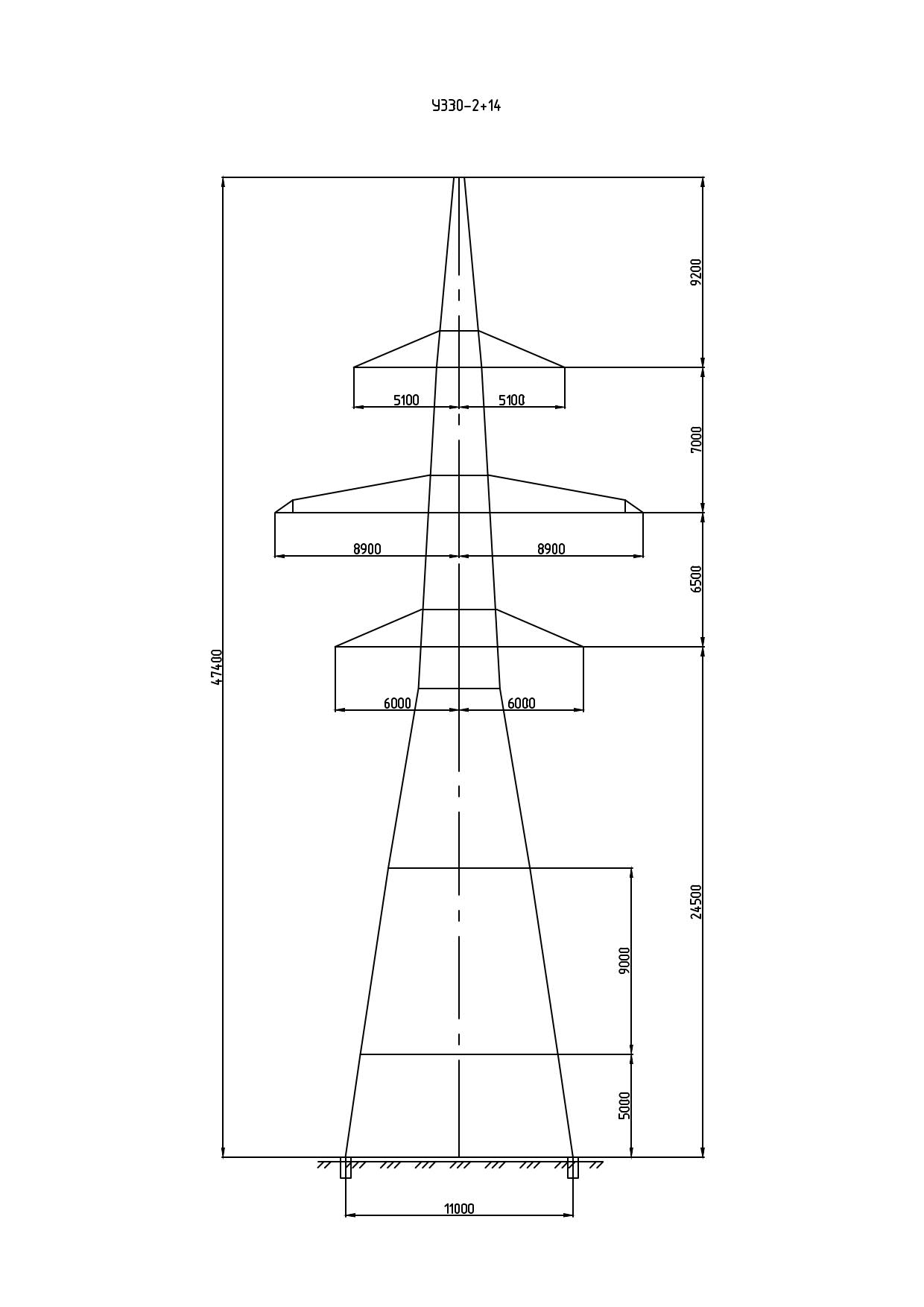

Полная высота — 47,4 м, отметка нижней траверсы — 24,7 м, размер основания — 11 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 37446 кг без покрытия и 38910 кг с горячим цинкованием. На цинковый слой приходится 1464 кг.
Опора У330-2+14 выполняется по рабочим чертежам 3.407-100 (3080тм-т9). Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АСО 300, АСО 400 ГОСТ 839-80. Грозозащитные тросы — ТК 11 (ГОСТ 3063-66).
