Опора У330-2Т

Одноцепная анкерно-угловая опора ЛЭП У330-2Т по типовому проекту 3.407-100 (3080тм-т9) предназначена для угловых и анкерных участков воздушных линий 330 кВ. Модификация «Т» обозначает конструктивную особенность в рамках базовой серии «2» данного типового проекта, отличающую её от смежной серии «В».

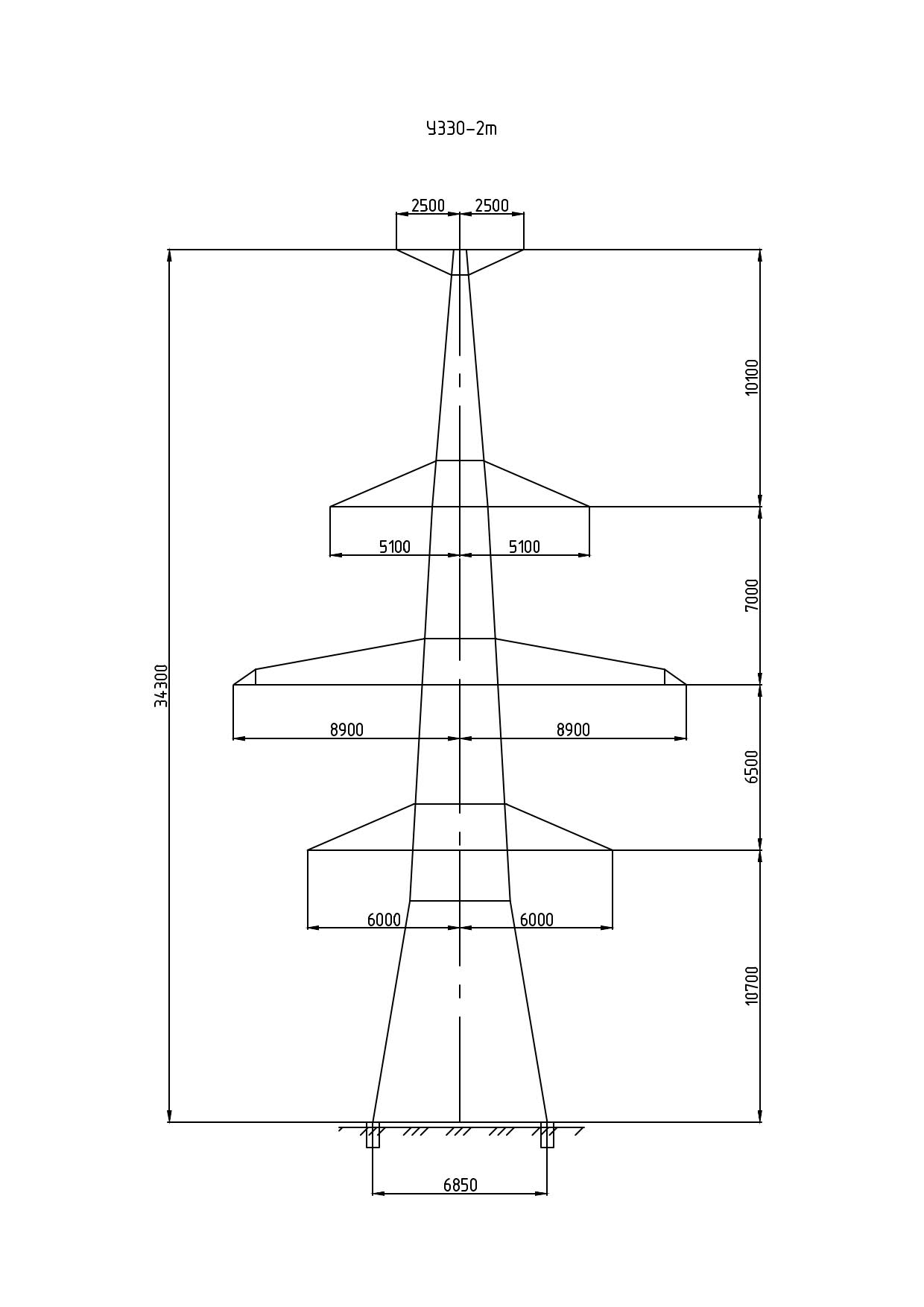

Конструкция выполнена в одноцепном исполнении: на каждой траверсе размещается один комплект фазных проводов. Общая высота — 34,8 м, высота траверсы — 10,7 м, ширина основания — 6,85 м. Это базовое исполнение без надставок ствола, компактное по геометрии и оптимальное для равнинных участков трассы со стандартным требуемым вертикальным габаритом.

Масса без цинкования — 23 873 кг, с горячим цинком — 24 800 кг. Горячее цинкование металлоконструкции является обязательной антикоррозионной мерой для опор наружной установки. Оцинкованные решётчатые конструкции выдерживают длительное воздействие атмосферной влаги, промышленного загрязнения и циклических перепадов температур без значительных затрат на поддержание покрытия.

В сравнении с двухцепными аналогами серии одноцепная конструкция У330-2Т проще воспринимает крутящие моменты при несимметричных нагрузках по фазам. Как анкерно-угловая опора, У330-2Т воспринимает равнодействующую горизонтальных тяжений при изменении направления трассы и обеспечивает жёсткую анкеровку при аварийном обрыве провода, не допуская каскадного разрушения смежных секций.

Опора применяется на одноцепных ВЛ 330 кВ в стандартных расчётных условиях типового проекта 3.407-100. Включение в состав линии без дополнительной конструкторской разработки, унификация с высотными модификациями серии (+5, +9, +14) и применение стандартных монтажных технологий делают У330-2Т удобным решением при строительстве и реконструкции линий.

Типовой проект 3.407-100 охватывает несколько модификаций серии «2Т» с различными надставками ствола, что позволяет применять У330-2Т как базовый вариант и комбинировать её с более высокими исполнениями на одной линии. Унификация конструктивных узлов снижает количество типоразмеров применяемых элементов и упрощает складское снабжение.
