Опора У330-2Т+14

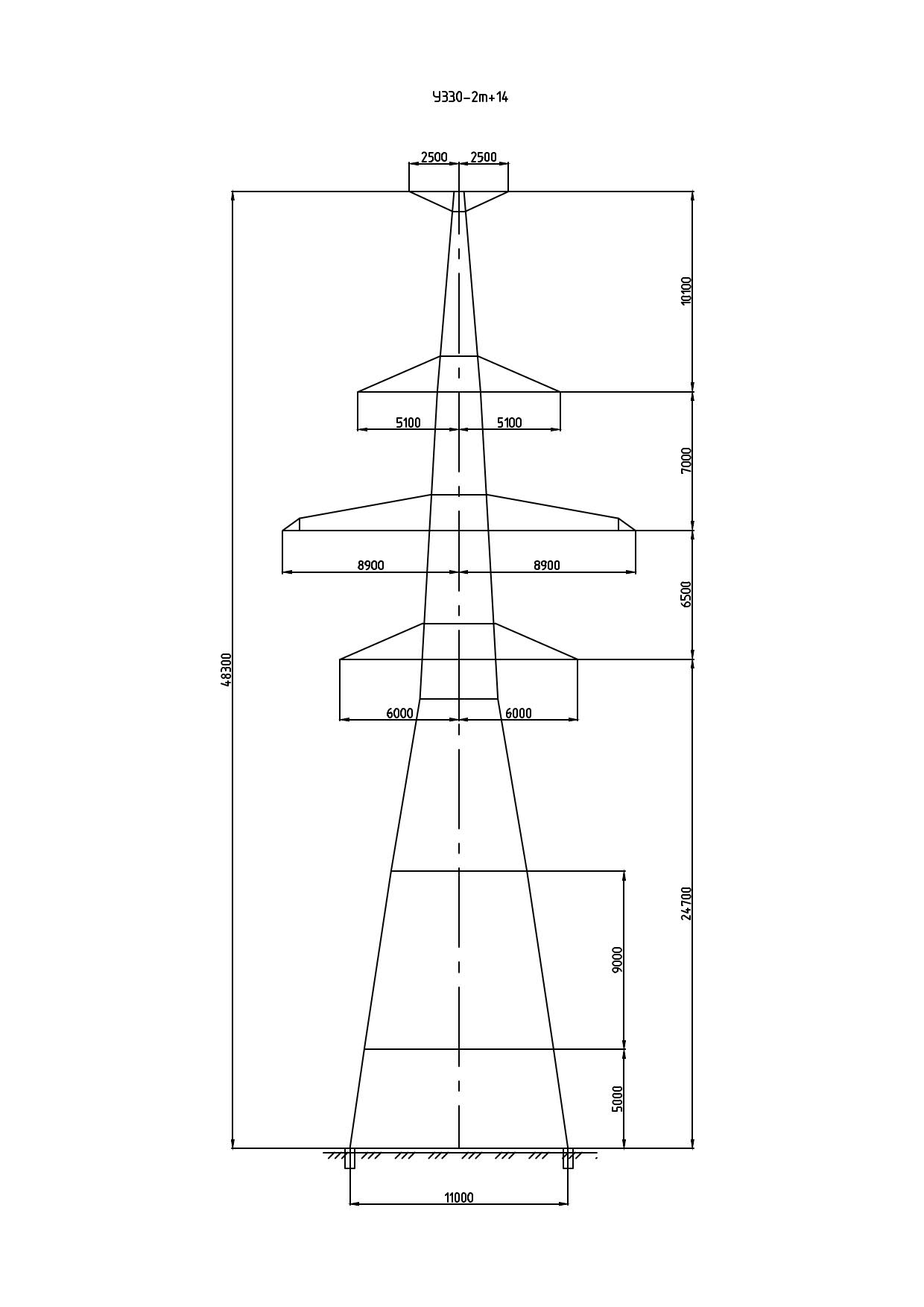

Одноцепная анкерно-угловая опора У330-2Т+14 относится к наиболее высоким модификациям серии «2Т» для ВЛ 330 кВ по типовому проекту 3.407-100 (3080тм-т9). Надставка +14 увеличивает общую высоту до 48,8 м при высоте траверсы 24,7 м. Такая высота применяется при пересечении трассой объектов с нормируемым вертикальным расстоянием до провода: федеральных дорог, судоходных рек, железнодорожных путей.

Ширина основания — 11 м, что обеспечивает устойчивость конструкции при изгибающих моментах от полных ветровых нагрузок и тяжения проводов в рабочем и аварийном режимах. Это максимальное значение ширины базы в данной линейке, продиктованное большой высотой ствола.

Масса конструкции без горячего цинкования — 38 347 кг, с цинком — 39 840 кг. Горячее цинкование обязательно для стальных решётчатых опор наружной установки: оно формирует надёжный диффузионный антикоррозионный барьер на весь нормативный срок службы объекта без дополнительных работ по восстановлению покрытия.

Одноцепное исполнение У330-2Т+14 упрощает монтаж гирлянд изоляторов и снижает несимметрию нагрузок на траверсы. При этом анкерно-угловое назначение требует расчётного восприятия значительных горизонтальных тяговых усилий от проводов при повороте трассы и при аварийном обрыве в смежном пролёте.

Типовой проект 3.407-100 обеспечивает унификацию конструктивных решений, применяемость стандартной монтажной оснастки и упрощённое согласование проектной документации. Опора У330-2Т+14 применяется на ответственных переходных участках одноцепных ВЛ 330 кВ, где высота конструкции является обязательным условием выполнения нормативных требований к вертикальным расстояниям.

Одноцепная схема подвески в сочетании с максимальной высотой надставки делает У330-2Т+14 специализированным решением для переходных участков одноцепных ВЛ 330 кВ. Унификация конструктивных узлов со смежными модификациями серии позволяет применять стандартную монтажную оснастку и фундаментные решения типового проекта.

Одноцепная схема подвески в сочетании с максимальной высотой надставки делает У330-2Т+14 специализированным решением для сложных переходных участков. Унификация конструктивных узлов со смежными модификациями серии позволяет применять стандартные фундаментные решения типового проекта без дополнительных расчётов.
