Анкерно-угловая стальная опора ВЛ 330 кВ, марка У330-2+9. Высота 42,4 м, масса 32000 кг.
Типовой проект и рабочие чертежи: 3.407-100 (3080тм-т9)
Расчётные условия III ветрового района и гололёдных нагрузок от I до IV района определяют жёсткие требования к несущей способности анкерно-угловых опор ЛЭП 330 кВ. Одноцепная опора У330-2+9, разработанная по типовому проекту 3.407-100 (3080тм-т9), в полной мере отвечает этим требованиям при надставке ствола на 9 м относительно базового исполнения серии.

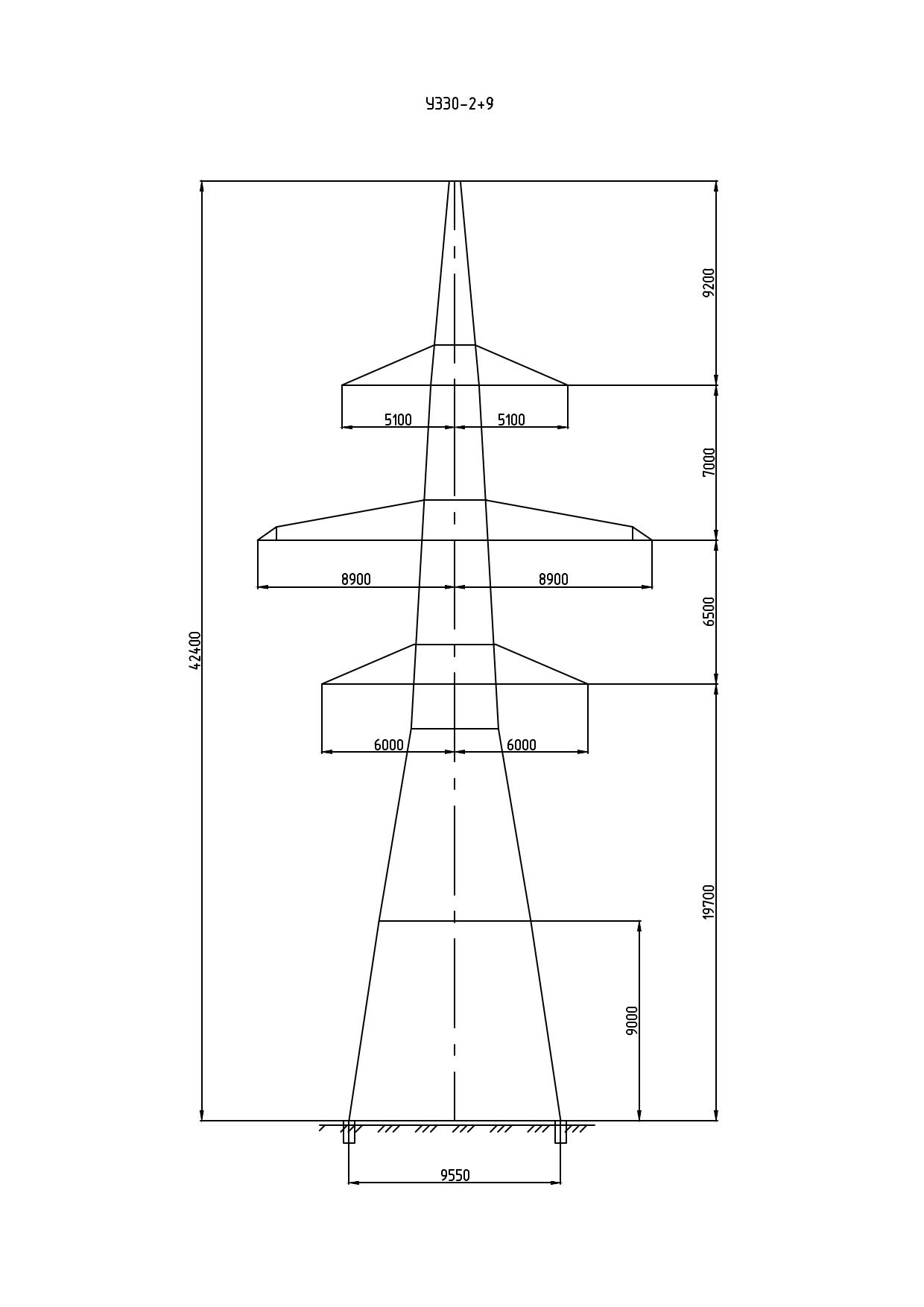

Общая высота конструкции — 42,4 м, высота траверсы — 19,7 м, ширина основания — 9,55 м. Суффикс «+9» означает надставку, повышающую вертикальный габарит до токоведущих проводов на участках со сложным рельефом или при пересечении объектов нормируемой высоты. По сравнению с более низкими модификациями серии ширина основания увеличена пропорционально возросшему изгибающему моменту — конструктивно необходимое решение для обеспечения устойчивости.
На опоре подвешиваются провода марки АСО 300 и АСО 400 по ГОСТ 839-80, грозозащитный трос — ТК 11 по ГОСТ 3063-66. Анкерно-угловое назначение подразумевает восприятие полного горизонтального тяжения проводов при угловом отклонении трассы и аварийного одностороннего тяжения при обрыве проводника — что принципиально отличает данную конструкцию от промежуточных опор.
Масса металлоконструкции без горячего цинкования — 30 799 кг, с покрытием — 32 000 кг. Горячее цинкование является стандартной и долговечной антикоррозионной защитой для стальных решётчатых опор наружной установки. Оцинкованная конструкция не требует регулярного восстановления покрытия на протяжении десятилетий эксплуатации.
Опора У330-2+9 востребована при строительстве ВЛ 330 кВ на участках, где сложный рельеф требует увеличения высоты опоры. Типовой проект 3.407-100 упрощает включение данной модификации в состав линии без индивидуальной конструкторской разработки. Применение унифицированных узлов совместно с другими модификациями серии снижает трудоёмкость монтажа и ускоряет строительство.
Типовой проект 3.407-100 предусматривает применение опоры У330-2+9 совместно с другими модификациями серии на одной линии. Унификация конструктивных узлов позволяет использовать единые технологические карты монтажа и общую номенклатуру крепёжных деталей. Такой подход снижает трудоёмкость работ при строительстве протяжённых участков ВЛ 330 кВ с переменным рельефом.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У330-2+9 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 330 кВ.
Полная высота — 42,4 м, отметка нижней траверсы — 19,7 м, размер основания — 9,55 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 30799 кг без покрытия и 32000 кг с горячим цинкованием. На цинковый слой приходится 1201 кг.
Опора У330-2+9 выполняется по рабочим чертежам 3.407-100 (3080тм-т9). Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АСО 300, АСО 400 ГОСТ 839-80. Грозозащитные тросы — ТК 11 (ГОСТ 3063-66).
